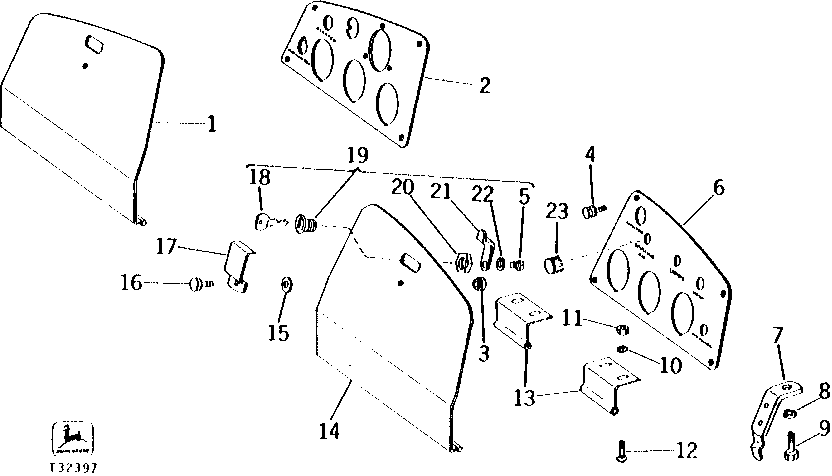

INSTRUMENT PANEL AND COVERS [02G15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	L.H. ( AT25277 USE IF AVAILABLE)
2	AT39732	1	INSTRUMENT PANEL	L.H.
3	M63431	2	Lock Nut	(SUB FOR M63431)
4	T23876	8	Screw	-
5	21H1189	1	SCREW	0.190" X 1/4"
6	AT39724	1	INSTRUMENT PANEL	R.H.
7	-	2	Part 7	( AT25275 USE IF AVAILABLE)
8	12H301	4	Lock Washer	1/2"
9	19H2472	4	Cap Screw	1/2" X 1"
10	12H303	8	Lock Washer	5/16"
11	14H785	8	Nut	5/16"
12	03H1540	8	Bolt	5/16" X 3/4"
13	T27250	2	HINGE	-
14	-	1	Part 14	R.H. ( AT25273 USE IF AVAILABLE)
15	T16415	2	WASHER	-
16	21H1158	2	Screw	0.164" X 1/2"
17	-	2	Part 17	( T27249 USE IF AVAILABLE)
18	T29118	1	KEY	-
19	AT25274	1	LOCK	-
19	AT42170	1	LOCK	(USE IF AVAILABLE)
19	AT141724	1	Lock	(SUB FOR AT42170)
20	-	1	Part 22	( T29117 USE IF AVAILABLE)
21	-	1	Part 23	( T29116 USE IF AVAILABLE)
22	12H295	1	Lock Washer	0.190"
23	T16738	1	PLUG	(WITHOUT STARTING AID)
