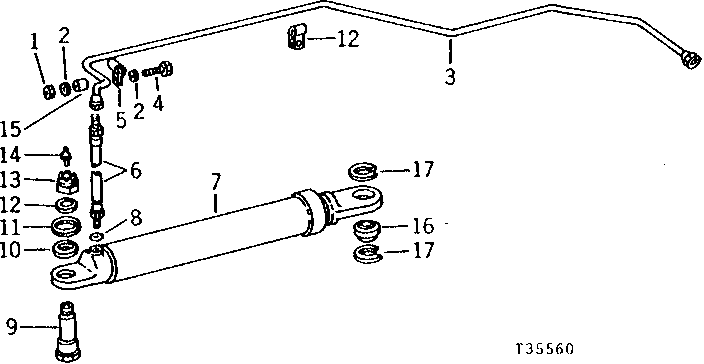

HYDRAULIC STEERING LINE AND LEFT-HAND CYLINDER (SERIAL NO. -247612) [02B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H812	2	NUT	3/8"
2	12H304	2	Lock Washer	3/8"
3	AT26358	1	LINE	LEFT STEERING CYLINDER
4	19H3217	1	Cap Screw	3/8" X 1-3/4"
5	T24958	2	Clip	-
6	AT27777	1	HYDRAULIC HOSE - FABRICATE	3/4" X 518 MM (20-1/2") X 3/4", STEERING CYTLINDER
7	AU41981	1	CYLINDER	L.H.
8	R26375	1	O-Ring	-
9	T29624	2	CAP SCREW	-
10	T29625	2	WASHER	-
11	T28070	2	WASHER	-
12	N140213	2	WASHER	-
13	T27821	2	LOCK NUT	-
14	T162396	1	Lubrication Fitting	STRAIGHT, 1/8", (SUB FOR JD7759 OR JD7798)
14	JD7781	1	Lubrication Fitting	90°, 1/8"
15	28H2522	1	Spacer	3/8" X 13/16"
16	AT54530	2	BUSHING	(SUB FOR AT28416) (SUB AT61505)
16	AT61505	2	BUSHING	-
17	F2367R	4	SNAP RING	-

HYDRAULIC STEERING LINE AND LEFT-HAND CYLINDER (SERIAL NO. -247612) [02B23]
