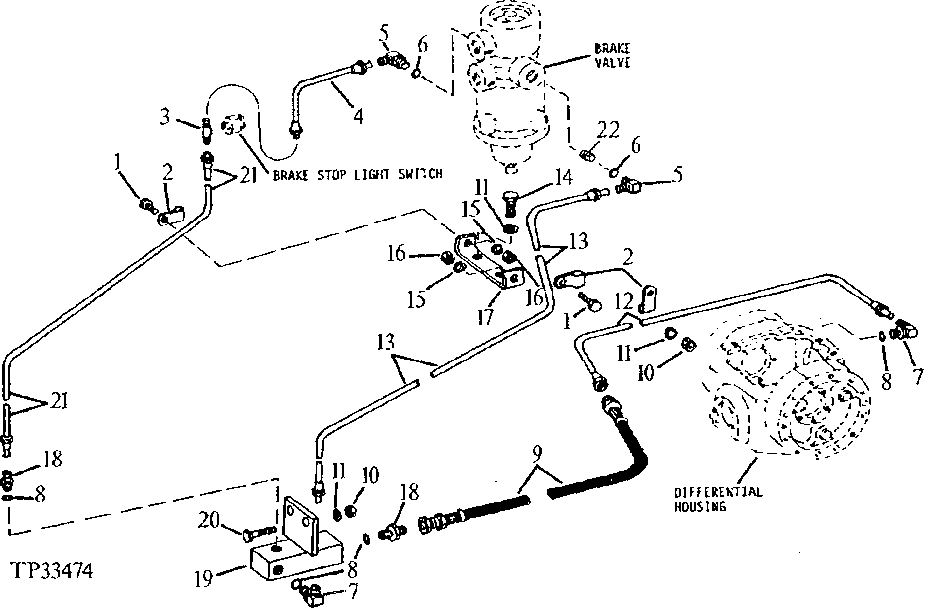

HYDRAULIC BRAKE VALVE LINES (SERIAL NO. 248505- ) [02C18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2664	2	Cap Screw	5/16" X 3/4"
2	T24957	8	CLAMP	-
3	T27662	1	TEE FITTING	-
4	AT53915	1	LINE	-
5	AT35601	2	FITTING	90°
6	R26448	2	O-Ring	-
7	RE56322	2	Tee Fitting	(SUB FOR AT32333) 90°, ADJUSTABLE
8	R26286	3	O-Ring	-
9	R36324	1	HYDRAULIC HOSE	-
10	14H812	6	NUT	3/8"
11	12H304	7	Lock Washer	3/8"
12	AT39628	1	LINE	PRESSURE FRONT
13	AT53914	1	LINE	-
14	19H2284	2	Cap Screw	3/8" X 7/8"
15	12H303	2	Lock Washer	5/16"
16	14H785	2	Nut	5/16"
17	-	1	Part 17	( T27334 USE IF AVAILABLE)
18	R27272	2	Fitting	-
19	AT25351	1	JUNCTION BLOCK	-
20	19H3385	1	Cap Screw	1/2" X 1-1/8"
21	AT53916	1	LINE	PRESSURE
22	R58257	1	Shim	-

HYDRAULIC BRAKE VALVE LINES (SERIAL NO. 248505- ) [02C18]

Нет текстового описания
