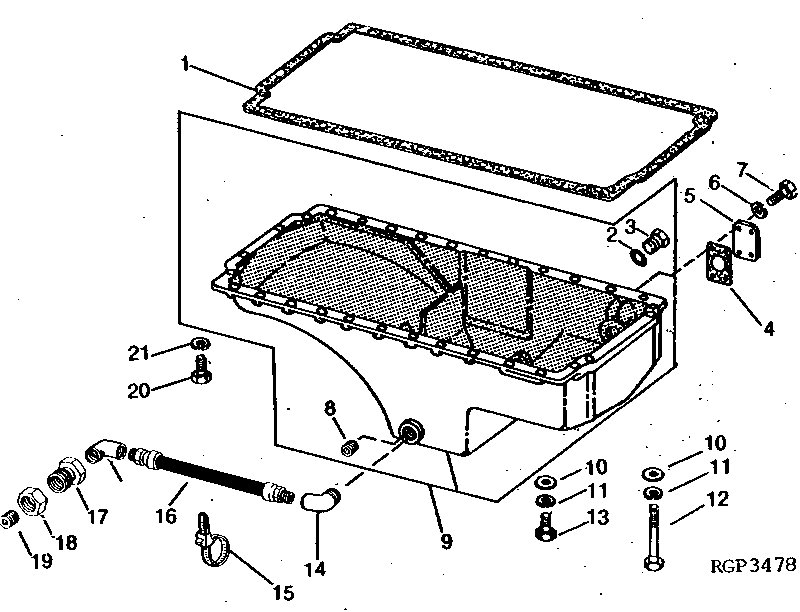

ENGINE OIL PAN (JD646-B SERIAL NO. -223645) (JD644-B) [01B16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R56325	1	GASKET	-
2	F3171R	1	O-Ring	-
3	R27175	1	Drain Plug	-
4	R57564	1	GASKET	-
5	R57701	1	COVER	-
6	12H304	4	Lock Washer	3/8"
7	19H1800	4	Cap Screw	3/8" X 1-1/2"
8	RE57836	1	Pipe Plug	1/2", (SUB FOR T20659 OR 15H624)
9	AR70162	1	OIL PAN	(MARKED R56428)
10	24H1305	28	Washer	13/32" X 13/16" X 0.065"
11	12H331	28	LOCK WASHER	3/8"
11	12H304	28	Lock Washer	3/8"
12	19H2205	2	CAP SCREW	3/8" X 6"
12	19H3562	2	CAP SCREW	3/8" X 6-1/8", (GR. G)
13	19H1800	26	Cap Screw	3/8" X 1-1/2"
13	19H3267	2	Cap Screw	3/8" X 1-5/8", (USE WITH R73791)
13	19H3267	24	Cap Screw	3/8" X 1-5/8"
13	19H1800	2	Cap Screw	3/8" X 1-1/2"
14	15H602	2	Elbow Fitting	1/2"
15	R44302	1	Tie Band	-
16	AR66876	1	HOSE	(NLA)
17	R56407	1	FITTING	-
18	14H873	1	Nut	1-1/4"
19	15H584	1	Pipe Plug	1/2", (SUB FOR T20659)
20	19H1777	2	Cap Screw	1/2" X 1-3/4"
20	19H2473	2	Cap Screw	1/2" X 1-3/4"
21	12H292	2	Lock Washer	1/2"
21	12H301	2	Lock Washer	1/2"

ENGINE OIL PAN (JD646-B SERIAL NO. -223645) (JD644-B) [01B16]

Нет текстового описания
