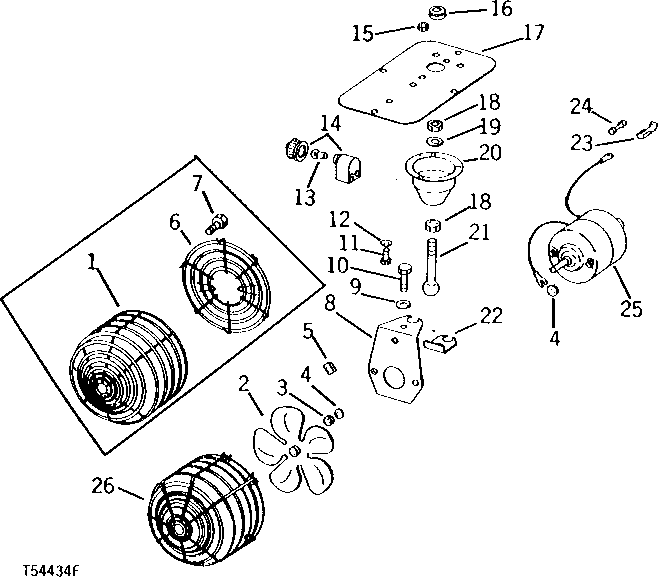

DEFROSTER FAN (SERIAL NO. -248358) [02H04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU43850	1	GUARD	(B) FRONT, (SUB AT55787)
2	AU43849	1	FAN BLADE	(B)
3	14H605	2	Nut	(B) 0.164"
4	24H1283	3	Washer	(B) 7/32" X 1/2" X 0.049"
5	U46505	6	CLIP	(B)
6	AU43851	1	GUARD	(B) REAR, (SUB AT55787)
7	21H1290	6	Screw	(B) 0.138" X 1/2", (USE WITH AU43850 AND AU43851)
8	-	1	Part 8	(B) (USE U46502 IF AVAILABLE)
9	12H291	1	Lock Washer	(B) 5/16"
10	19H2664	1	Cap Screw	(B) 5/16" X 3/4"
11	21H1300	3	SCREW	0.190" X 3/8"
12	12H246	3	LOCK WASHER	0.190"
13	AA4927R	1	BULB	(B) 12-VOLT
14	AU42189	1	SWITCH	(B)
15	14H778	3	Nut	0.190"
16	H23127	1	Grommet	-
17	T34438	1	COVER	-
18	14H732	2	Nut	(B) 3/8"
19	12H310	1	Lock Washer	(B) 3/8"
20	-	1	Part 20	(B) ( U46504 USE IF AVAILABLE)
21	-	1	Part 21	(B) ( U46503 USE IF AVAILABLE)
22	-	1	Part 22	(B) ( U46501 USE IF AVAILABLE)
23	R32018	1	Elec. Connector Terminal	-
24	AT28061	1	FUSE	5 AMP
25	-	1	Part 25	(B) ( AU43848 USE IF AVAILABLE)
26	AT55787	1	GUARD	-
..	AT33449	1	FAN	-
..	AU42031	1	BLOWER FAN	(SUB AT74984)

DEFROSTER FAN (SERIAL NO. -248358) [02H04]
