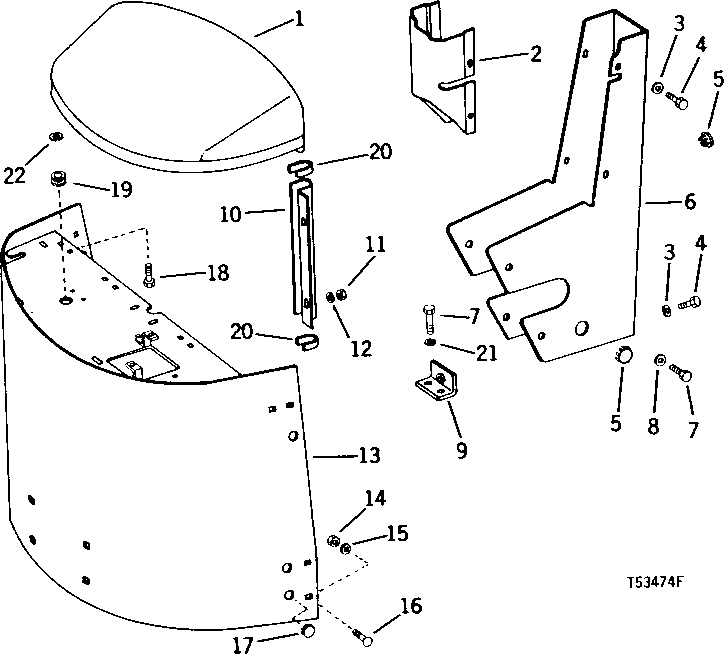

COWL AND STEERING SHROUD [02G14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( T27051 NO LONGER AVAILABLE) (SUB T58429 IF AVAILABLE)
2	AT25086	1	SHROUD	FRONT
3	24M7096	5	Washer	0.413" X 0.709" X 0.063"
4	19H1648	5	Cap Screw	3/8" X 3/4"
5	R66561	2	PLUG	(SUB FOR R34444) (2 USED WITHOUT STARTING AID)
5	R66561	1	PLUG	(SUB FOR R34444) (1 USED WITH STARTING AID)
6	T40835	1	SHROUD	REAR
7	19H2284	6	Cap Screw	3/8" X 7/8"
8	24H1309	4	Washer	13/32" X 1-1/16" X 0.120"
9	-	1	Part 10	REAR ( AT25085 USE IF AVAILABLE)
10	-	1	Part 11	( T27198 USE IF AVAILABLE)
11	14H785	2	Nut	5/16"
12	24M7055	2	Washer	8.400 X 16 X 1.600 MM
13	-	1	Part 14	-
13	-	1	Part 15	(SUB AT59735 IF AVAILABLE)
13	-	1	Part 16	( AT59735 USE IF AVAILABLE)
14	14H1040	12	Nut	1/2", (SUB FOR 14H809)
15	12H301	8	Lock Washer	1/2"
16	03H1746	8	Bolt	1/2" X 1-1/4"
17	R32239	4	Plug	(WITHOUT PROTECTIVE CANOPY)
18	19H2472	4	Cap Screw	1/2" X 1"
19	T297T	2	Grommet	-
20	-	2	Part 23	64 MM LONG (2-1/2") (MAKE FROM T62710, 15M (50') BULK) (SUB FOR T29469)
21	12H304	2	Lock Washer	3/8"
22	24H1111	4	Washer	17/32" X 1-1/16" X 0.090"
