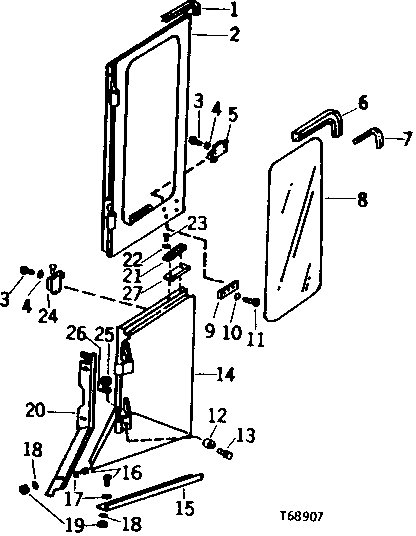

CAB RIGHT AND LEFT DOOR ASSEMBLY [02G23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H61993	1	WEATHERSTRIP	UPPER DOOR, 2 916 MM (114-4/5") LOWER DOOR, 1 791 MM (70-1/2")
2	AT29833	1	DOOR	UPPER, R.H.
2	AT29834	1	DOOR	UPPER, L.H.
3	21H1316	8	Screw	0.190" X 1/2"
4	12H295	8	Lock Washer	0.190"
5	AT29836	1	LATCH	(RH LOWER DOOR) (LH UPPER DOOR)
6	T30857	1	ISOLATOR	15.2 M (50') BULK (2 114 MM (83-3/16") REQUIRED)
7	R44438	1	ISOLATOR	4.3 M (14') BULK (2 114 MM (80-3/16") REQUIRED)
8	T30859	1	WINDOWPANE	-
9	AT29835	1	PLATE	-
10	12H356	2	Lock Washer	1/4", (SUB FOR T30894)
11	21H1310	2	SCREW	1/4" X 1/2"
12	T101090	1	BUMPER	(SUB FOR R44434)
13	21H1303	1	Screw	1/4" X 3/4"
14	AT46097	1	DOOR	LOWER, L.H. (SUB AT55000)
14	AT55000	1	DOOR	LOWER L.H.
14	AT29838	1	DOOR	LOWER, R.H. (SUB AT54998)
14	AT54998	1	DOOR	LOWER, R.H.
15	T31074	1	SILL	L.H. LOWER DOOR
15	T31073	1	SILL	R.H. LOWER DOOR
16	19H2676	5	Cap Screw	3/8" X 1"
17	24H1305	5	Washer	13/32" X 13/16" X 0.065"
18	12H304	5	Lock Washer	3/8"
19	14H812	5	NUT	3/8"
20	AT46098	1	STOP	BATTERY BOX SIDE
20	AT30052	1	STOP	SUMP TANK SIDE
21	H63952	1	PLATE	-
22	12H322	2	Lock Washer	1/4"
23	21H1210	2	Screw	1/4" X 3/4"
24	AT29837	1	LATCH	(LH LOWER DOOR) (RH UPPER DOOR)
25	T54568	8	Lock Nut	(SUB FOR U13184, THIS APPLICATION)
26	24M7096	1	Washer	0.413" X 0.709" X 0.063"
27	T56657	1	STRAP	-

CAB RIGHT AND LEFT DOOR ASSEMBLY [02G23]
