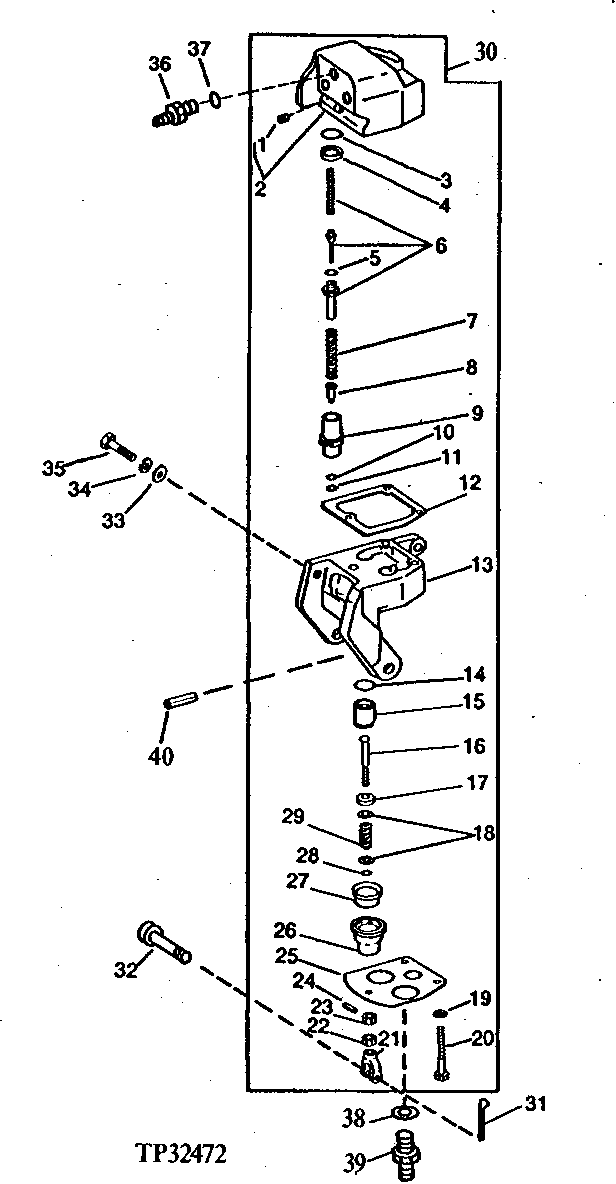

BRAKE VALVE ASSEMBLY (SERIAL NO. -248384) [02C07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	15H560	1	Pipe Plug	1/16", HEX. CTSK., 1/16"
2	-	1	Part 2	(MARKED R67311) ( R42188 NO LONGER AVAILABLE) (SUB AR87629 IF AVAILABLE)
3	R27149	2	O-Ring	-
4	R27137	2	BACK-UP RING	-
5	R26286	2	O-Ring	-
6	AR52498	2	VALVE	BRAKE INLET, (SUB FOR AR30855)
7	R26369	2	SPRING	-
8	R41201	2	PLUNGER	-
9	R31461	2	PISTON	-
10	F3353R	2	O-Ring	-
11	R26370	2	WASHER	-
12	R31455	1	GASKET	(SUB FOR R42189)
13	-	1	Part 13	( R60318 USE IF AVAILABLE)
14	A3606R	2	O-RING	-
15	R52169	2	GUIDE	(SUB FOR R31457)
16	R39980	2	SCREW	-
17	R52168	2	STOP	-
18	24M7096	2	Washer	0.413" X 0.709" X 0.063"
19	12H304	3	Lock Washer	3/8"
20	19H3031	3	Cap Screw	3/8" X 2-1/2"
21	R31273	2	YOKE	-
22	14H732	2	Nut	3/8"
23	R39982	2	NUT	-
24	34H245	2	Spring Pin	1/8" X 5/8"
25	R26384	1	RETAINER	-
26	R54059	2	BOOT	-
27	R31459	2	RETAINER	-
28	R30903	2	O-Ring	-
29	R42967	2	SPRING	-
30	AR73149	1	VALVE	(MARKED R67311 AND R60318)
31	11M7077	2	Cotter Pin	1.600 X 25 MM
32	T33248	2	PIN	HEADED
33	24H1625	1	Washer	17/32" X 1" X 0.120"
34	12H301	2	Lock Washer	1/2"
35	19H2898	1	Cap Screw	1/2" X 1-1/4"
36	R36426	2	Fitting	-
37	R26375	2	O-Ring	-
38	R26287	1	O-Ring	-
39	R27527	1	ADAPTER FITTING	-
40	34H252	1	SPRING PIN	1/8" X 1-1/4"
