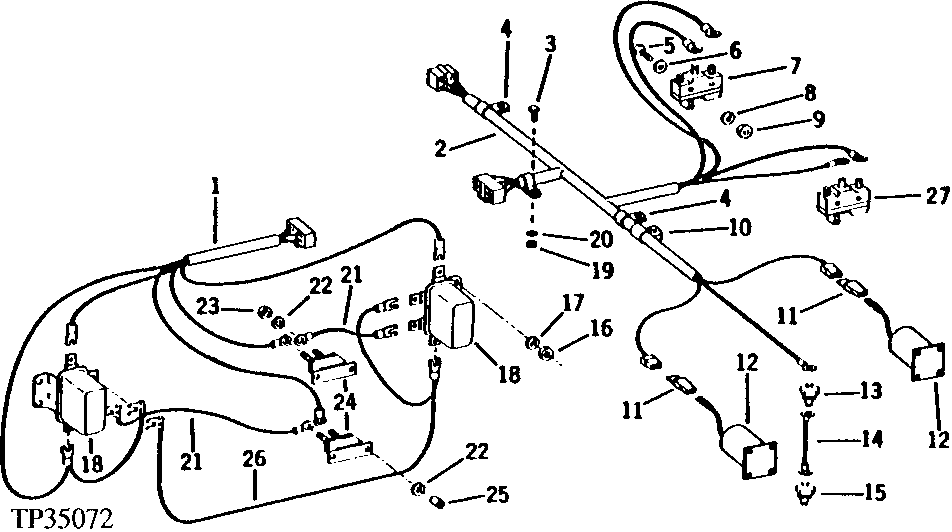

BOOM RAISE AND RETURN-TO-DIG WIRING SYSTEM [02I25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT39966	1	WIRING HARNESS	-
2	AT39965	1	WIRING HARNESS	-
3	19H2284	1	Cap Screw	3/8" X 7/8"
4	T13814	3	Clamp	-
5	21H1348	4	Screw	NO. 6
6	24H1281	4	Washer	5/32" X 3/8" X 0.049"
7	AT40342	1	SWITCH	RETURN-TO-DIG
7	AT52530	1	SWITCH	RETURN-TO-DIG
8	12H353	4	Lock Washer	0.138"
9	14H1026	4	Nut	0.138"
10	T74410	1	Clamp	(SUB FOR T14264, THIS APPLICATION)
11	T28585	2	Electrical Connector Assy	-
12	AT41715	1	SOLENOID	-
13	AT39267	1	PLUG	-
14	AT39268	1	WIRING LEAD	-
15	AR40795	1	TOUCH SWITCH	-
16	14H786	2	Nut	1/4"
16	14H860	2	Nut	1/4"
17	12H302	4	Lock Washer	1/4"
18	AT11084	2	RELAY	-
19	14H812	1	NUT	3/8"
20	12H293	1	Lock Washer	7/16"
21	-	2	Part 23	( T41153 USE IF AVAILABLE)
22	12H246	6	LOCK WASHER	0.190"
23	14H631	4	Nut	0.190"
24	AT41395	2	CIRCUIT BREAKER	-
25	-	4	Part 27	NO. 10 ( T44549 USE IF AVAILABLE)
26	-	1	Part 28	( T41375 USE IF AVAILABLE)
27	AT43793	1	SWITCH	BOOM KICKOUT
27	AT58887	1	SWITCH	BOOM KICKOUT

BOOM RAISE AND RETURN-TO-DIG WIRING SYSTEM [02I25]

Нет текстового описания
