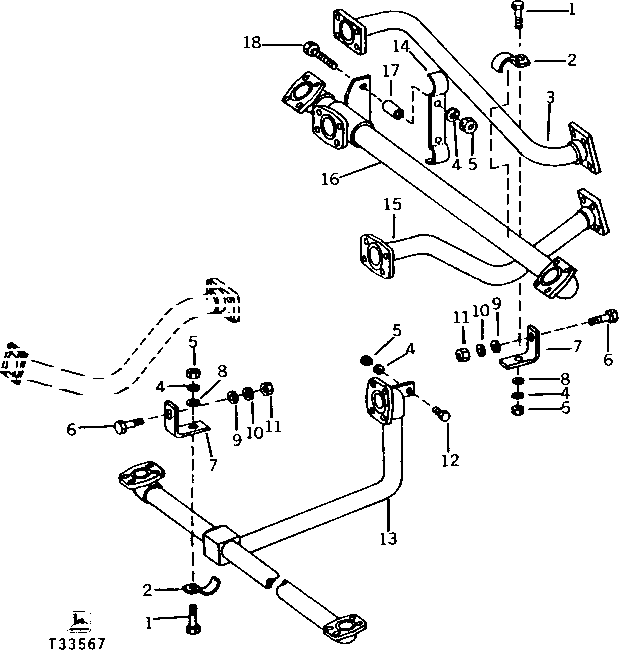

BOOM AND BUCKET CYLINDER HYDRAULIC OIL LINES [02E18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3239	3	Cap Screw	3/8" X 1-1/4"
2	U15939	3	Clamp	(SUB FOR U13667)
3	AT39335	1	TUBE	BUCKET CYLINDER RETRACT
4	12H304	6	Lock Washer	3/8"
5	14H812	6	NUT	3/8"
6	19H2993	3	Cap Screw	1/2" X 1-1/2"
7	T29850	3	SUPPORT	-
8	24H1305	3	Washer	13/32" X 13/16" X 0.065"
9	24H1162	3	Washer	17/32" X 1-1/4" X 0.060"
10	12H301	3	Lock Washer	1/2"
11	14H1040	3	Nut	1/2", (SUB FOR 14H809)
12	19H2676	1	Cap Screw	3/8" X 1"
13	AT39336	1	OIL LINE	BOOM CYLINDER LOWER
14	T40735	1	CLAMP	-
15	AT39334	1	TUBE	BUCKET CYLINDER EXTEND
16	AT28142	1	TUBE	BOOM CYLINDER RAISE
17	28H1884	2	Spacer	3/8" X 1/2"
18	19H3065	2	Cap Screw	3/8" X 2"

BOOM AND BUCKET CYLINDER HYDRAULIC OIL LINES [02E18]
