Открытый узел

BATTERY AND TOOL BOX [02G10]

BATTERY AND TOOL BOX [02G10]

BATTERY AND TOOL BOX [02G10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

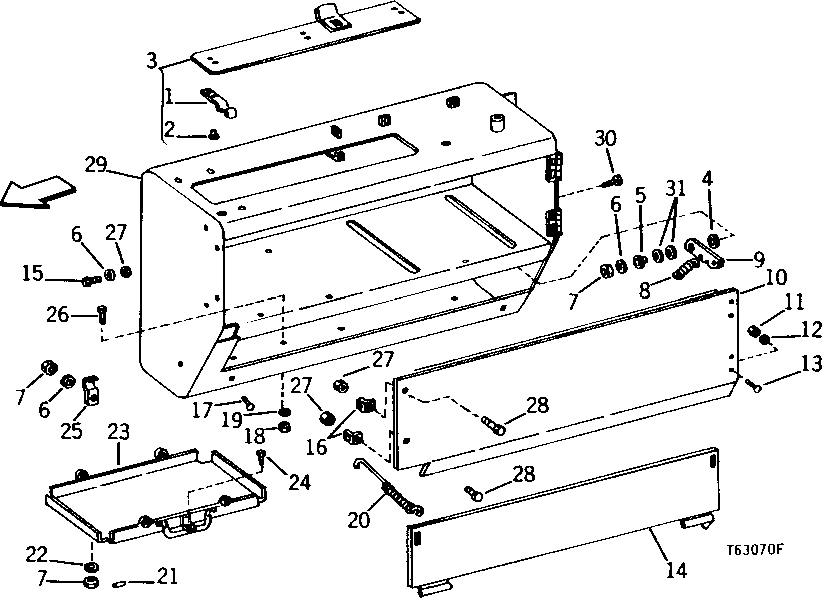

BATTERY AND TOOL BOX [02G10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T10379	3	CLAMP	(NO LONGER AVAILABLE)
2	-	6	Part 2	( 16H180 NO LONGER AVAILABLE)
3	AT25412	1	COVER	-
4	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
5	T27383	2	WASHER	-
6	12H304	5	Lock Washer	3/8"
7	14H812	9	NUT	3/8"
8	T15740	2	SPRING	-
9	T27382	2	LATCH	-
10	AT40788	1	DOOR	BATTERY ACCESS
11	14H786	4	Nut	1/4"
12	12H302	4	Lock Washer	1/4"
13	03H1893	4	Bolt	RD. HD., SQ. NECK, 1/4"
14	AT39641	1	DOOR	STORAGE COMPARTMENT
15	19H2021	2	Cap Screw	3/8" X 5/8", (BATTERY BOX TO DOOR STOP BRACKET)
16	AT40787	2	BRACKET	DOOR STOP
17	03H1500	4	Bolt	3/8" X 1"
18	14H1040	5	Nut	1/2", (SUB FOR 14H809)
19	24H1625	5	Washer	17/32" X 1" X 0.120"
20	T15123	1	SPRING	-
21	34H245	2	Spring Pin	1/8" X 5/8"
22	24M7101	2	Washer	11 X 34 X 3 MM
23	AT39640	1	BATTERY BOX	BATTERY
24	19H1648	1	Cap Screw	3/8" X 3/4"
25	T27381	2	CLAMP	-
26	19H2735	5	Cap Screw	1/2" X 2"
27	24H1305	4	Washer	13/32" X 13/16" X 0.065"
28	19H2676	2	Cap Screw	3/8" X 1"
29	AT39637	1	BATTERY BOX	-
30	03H1500	1	Bolt	3/8" X 1", (FRONT LATCH)
30	03H1557	1	Bolt	3/8" X 1-1/4", (REAR LATCH)
31	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
