Cooling System Plumbing (Engine 6068HYN05-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT467850	1	Adapter Fitting	-
2	T379645	1	Adapter Fitting	-
3	U17409	1	O-Ring	-
4	AT39141	5	Hose Clamp	-
5	WY17122	4	Clamp	Constant Torque
6	AT191295	2	Clamp	-
7	AT494209	1	Radiator Hose	Upper
8	AT494252	1	Radiator Hose	-
9	T414258	1	Hose	Surge Tank to Water Pump
10	AR21839	2	Clamp	-
11	T349148	1	Clamp	-
12	T452001	1	Hose	CAC Rubber
13	T419706	1	Hose	CAC Upper
14	T419856	1	Hose	CAC Upper
15	AT499081	1	Air Flow Tube	-
16	AT494129	1	Air Flow Tube	CAC
17	T348064	1	Clamp	-
18	T343079	1	Hose	CAC Rubber
19	19M7864	1	Screw	M8 X 12
20	-	1	Part 20	MAKE FROM TY22324, CTL 3.1 ft ( 945 mm )
21	-	1	Part 21	MAKE FROM TY22324, CTL 1.9 ft ( 580 mm )
22	-	1	Part 22	MAKE FROM TY22324, CTL 5.4 ft ( 1646 mm )
23	TY22462	5	Clamp	-
24	T300360	1	Bushing	-
25	T342553	4	Tie Band	-
26	19M7269	1	Cap Screw	M8 X 50
27	T447830	1	Plate	-
28	T449241	1	U-Bolt	-
29	19M7866	2	Screw	M8 X 20
30	14M7396	2	Lock Nut	M8

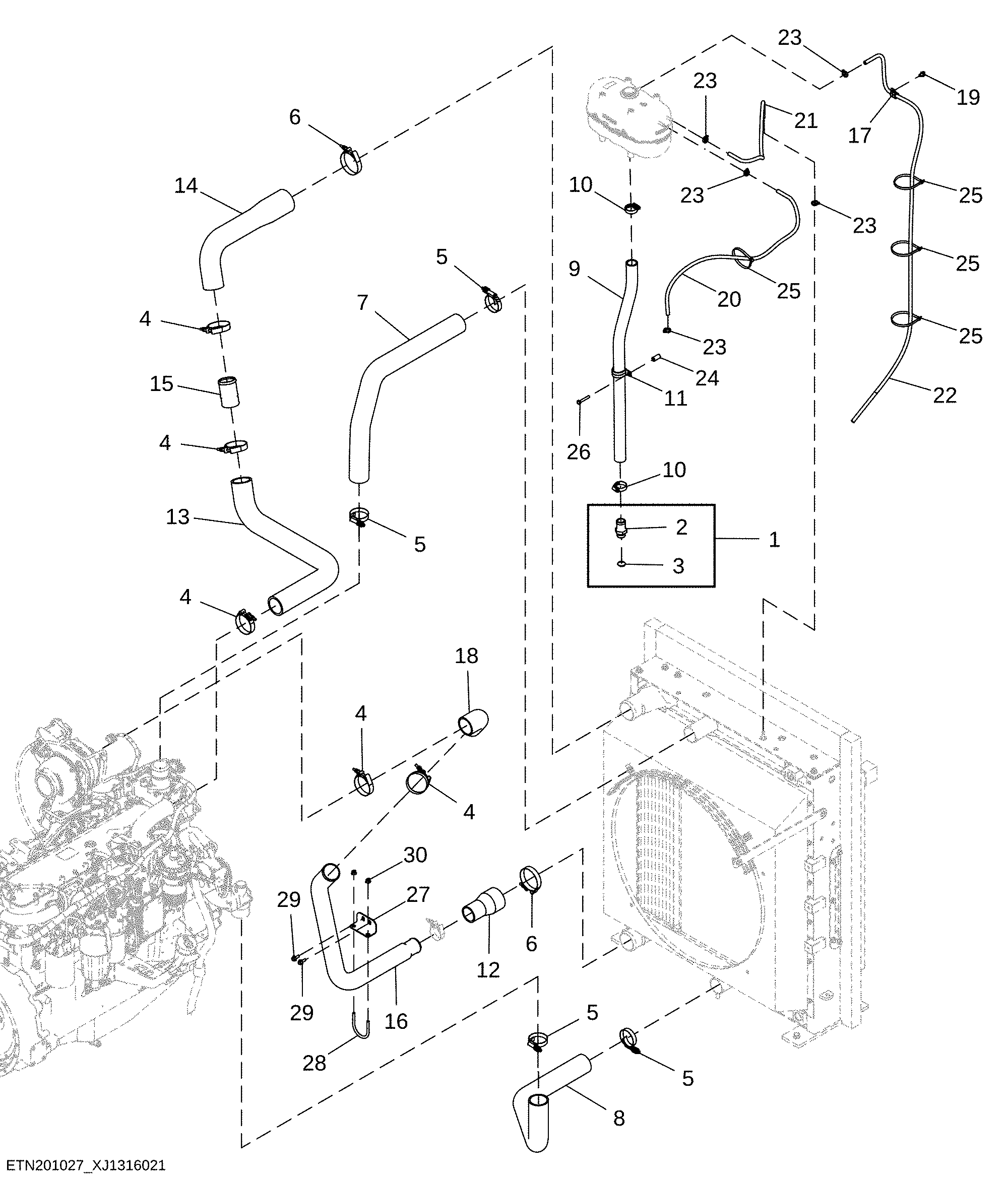

Cooling System Plumbing (Engine 6068HYN05-)

Нет текстового описания
