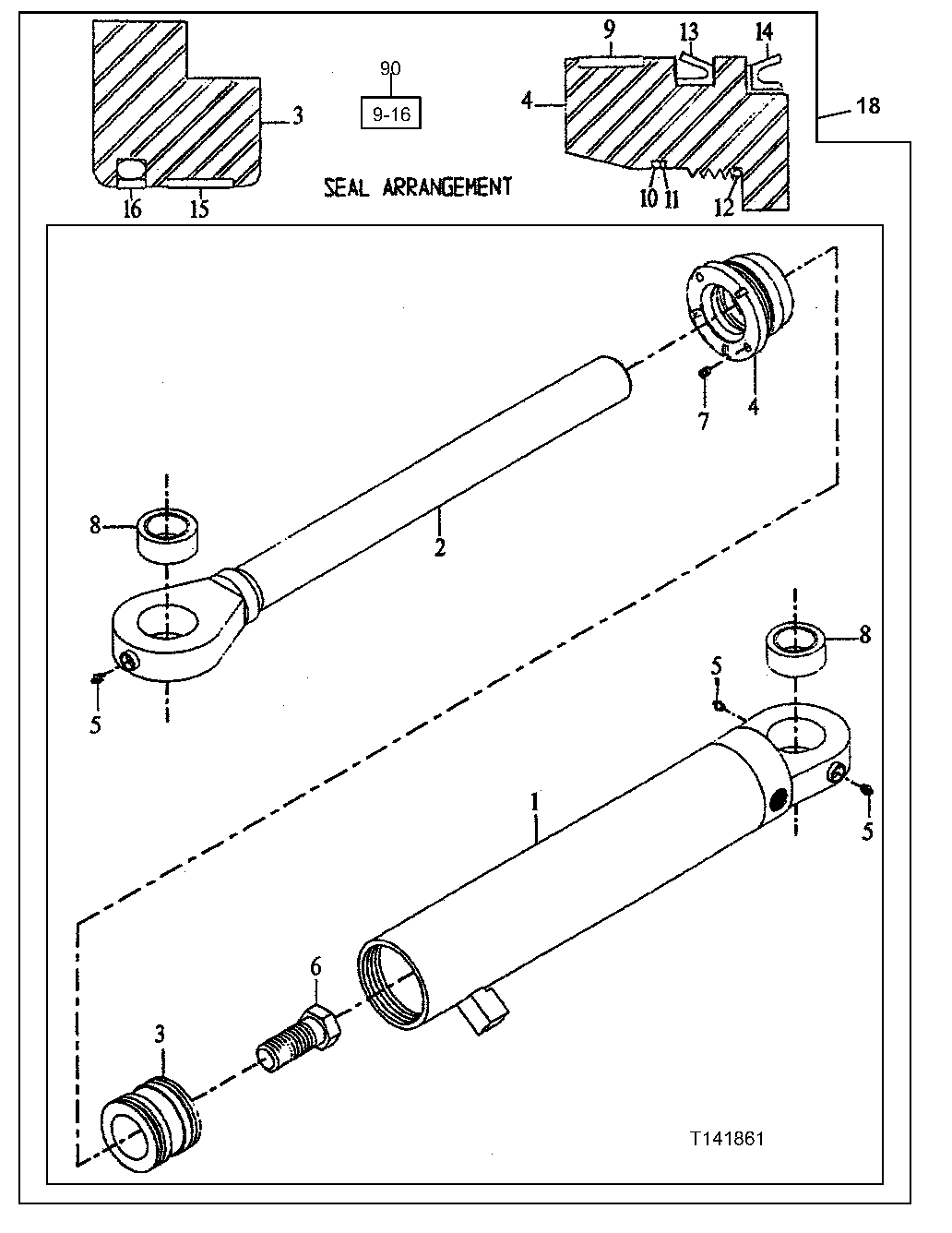

Accumulator Arm Cylinder (Grapple) (784378 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT161553	1	Structural Tube	(INCLUDES AT124897 AND JD7759)
2	AT161552	1	Rod	-
3	AT161551	1	Piston	-
4	AT161550	1	Hydr. Cylinder Rod Guide	-
5	JD7759	3	Lubrication Fitting	-
6	AT119040	1	CAP SCREW	-
7	N250249	2	Set Screw	-
8	AT124897	2	Bushing	-
9	-	1	Part 9	(A)
10	-	1	Part 10	(A)
11	-	1	Part 11	(A)
12	-	1	Part 12	(A)
13	-	1	Part 13	(A)
14	-	1	Part 14	(A)
15	-	1	Part 15	(A)
16	-	1	Part 16	(A)
17	AT161548	1	Hydraulic Cylinder	-
18	AT143815	1	Mounting Parts	INCLUDES ALL PARTS THIS PAGE AND OTHER PAGES FOR SHEARHEAD - 0RDER FROM CAMECO (WHOLEGOODS)
90	AT161554	1	Seal Kit	INCLUDES ALL (A) PARTS

Accumulator Arm Cylinder (Grapple) (784378 - )

Нет текстового описания
