Открытый узел

REAR FENDER SIDE EXTENSION

REAR FENDER SIDE EXTENSION

REAR FENDER SIDE EXTENSION

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

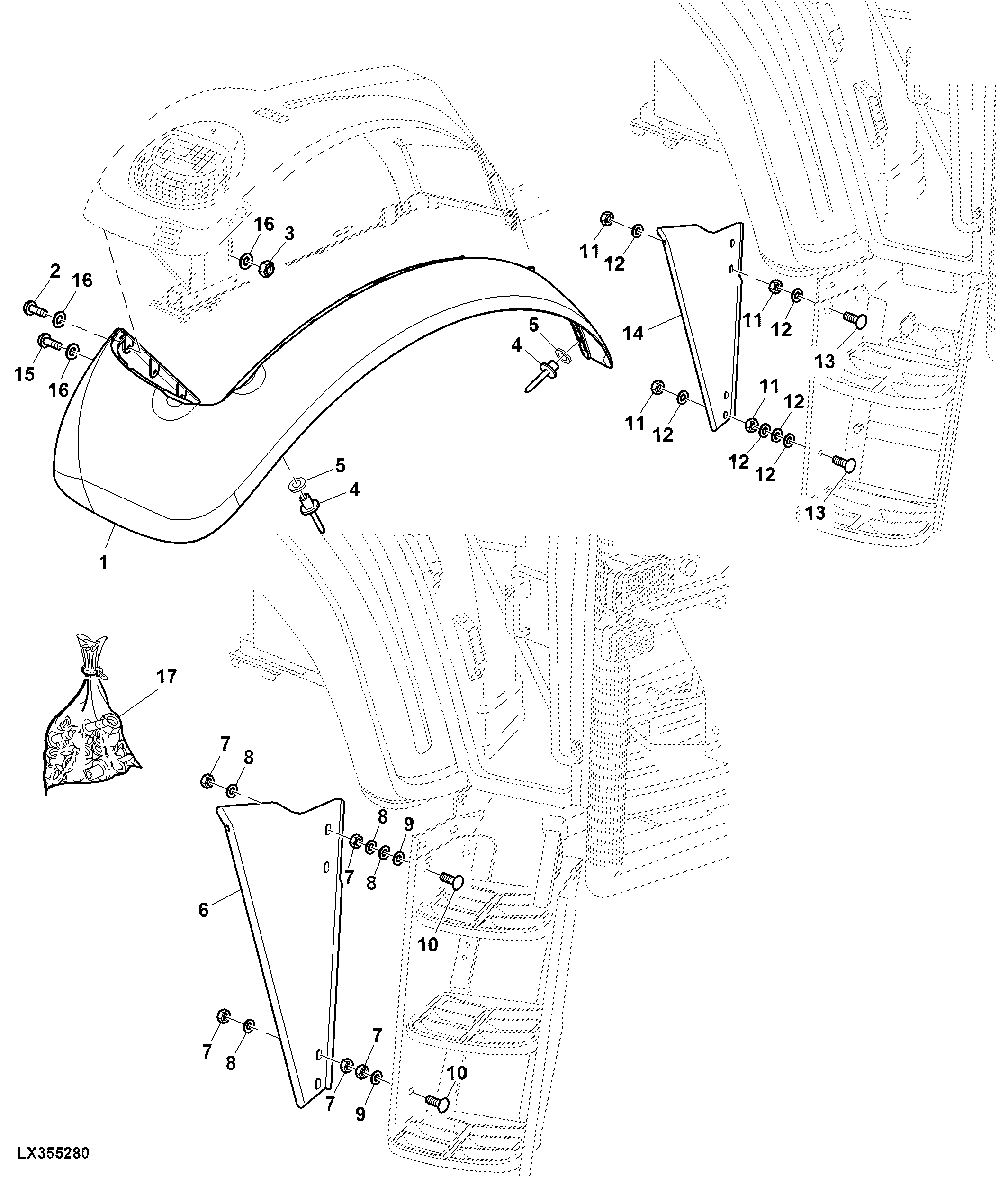

REAR FENDER SIDE EXTENSION

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L200787	1	Extension	190 X 65 mm, RH; ORDER L200797; (SUB FOR L156333)
1	L200785	1	Extension	190 X 65 mm, LH; ORDER L200793; (SUB FOR L156332)
1	L225278	1	Fender	110 X 15 mm, RH,(SUB FOR L170962, L200789)
1	L225277	1	Fender	110 X 150 mm, LH,(SUB FOR L170961, L200788)
1	L200784	1	Extension	110 X 60 mm, RH; ORDER L200789; (SUB FOR L156329)
1	L200783	1	Extension	110 X 60 mm, LH; ORDER L200788; (SUB FOR L156328)
1	L225280	1	Fender	200 X 20 mm, RH,(SUB FOR L170964, L200797)
1	L225279	1	Fender	200 X 20 mm, LH,(SUB FOR L170963, L200793)
2	L214410	6	Screw	SUB FOR19M9178, L157372 APPL
3	14M7397	6	Lock Nut	M6
4	L224273	6	Rivet	4.800 mm (0.189"), SUB FORL158448, L176581 APPL
5	24M7309	36	Washer	6.600 X 22 X 2 mm
6	L116672	1	Splash Guards	(WITH HYDRAULIC CAB SUSPENSION (HCS)) LH
6	L116673	1	Splash Guards	(WITH HYDRAULIC CAB SUSPENSION (HCS)) RH
7	14M7274	10	Nut	(WITH HYDRAULIC CAB SUSPENSION (HCS)) M10
8	24M7028	8	Washer	(WITH HYDRAULIC CAB SUSPENSION (HCS)) 10.500 X 20 X 2 mm
9	24M7145	4	Washer	(WITH HYDRAULIC CAB SUSPENSION (HCS)) 15 X 24 X 2.500 mm
10	03M7193	4	Bolt	(WITH HYDRAULIC CAB SUSPENSION (HCS)) M10 X 35
11	14M7273	8	Nut	M8
12	24M7298	12	Washer	8.400 X 25 X 2 mm
13	03M7186	4	Bolt	M8 X 30
14	L116670	1	Splash Guards	LH
14	L116671	1	Splash Guards	RH
15	19M8875	2	Screw	M6 X 25, (10.9)
16	24M7139	6	Washer	6.400 X 18 X 1.600 mm
17	AL120094	1	Hardware Kit	-
..	AL174767	1	Fender	X =1100 mm (4-21/64") Y =150 mm (19/32"), FI
..	AL174768	1	Fender	X =1100 mm (4-21/64") Y =600 mm (2-23/46"), FI; ORDER AL174767
..	AL174769	1	Fender	X =2000 mm (7-7/8") Y =200 mm (25/32"), FI
..	AL174770	1	Fender	X =1900 mm (7-15/32") Y =650 mm (2-9/32"), FI; ORDER AL174769
..	AL174141	1	Mounting Parts	FI; INCLUDES (4) 03M7186, L116670, (12) 24M7298, (8) 14M7273 AND L116671
..	AL174142	1	Mounting Parts	(WITH HYDRAULIC CAB SUSPENSION (HCS)) FI; INCLUDES (8) 24M7028, L116672, (4) 03M7193, (4) 24M7145, (10) 14M7274, AND L116673
