Открытый узел

SHEAR CYLINDER (SEVEN-INCH) [02K23]

SHEAR CYLINDER (SEVEN-INCH) [02K23]

SHEAR CYLINDER (SEVEN-INCH) [02K23]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

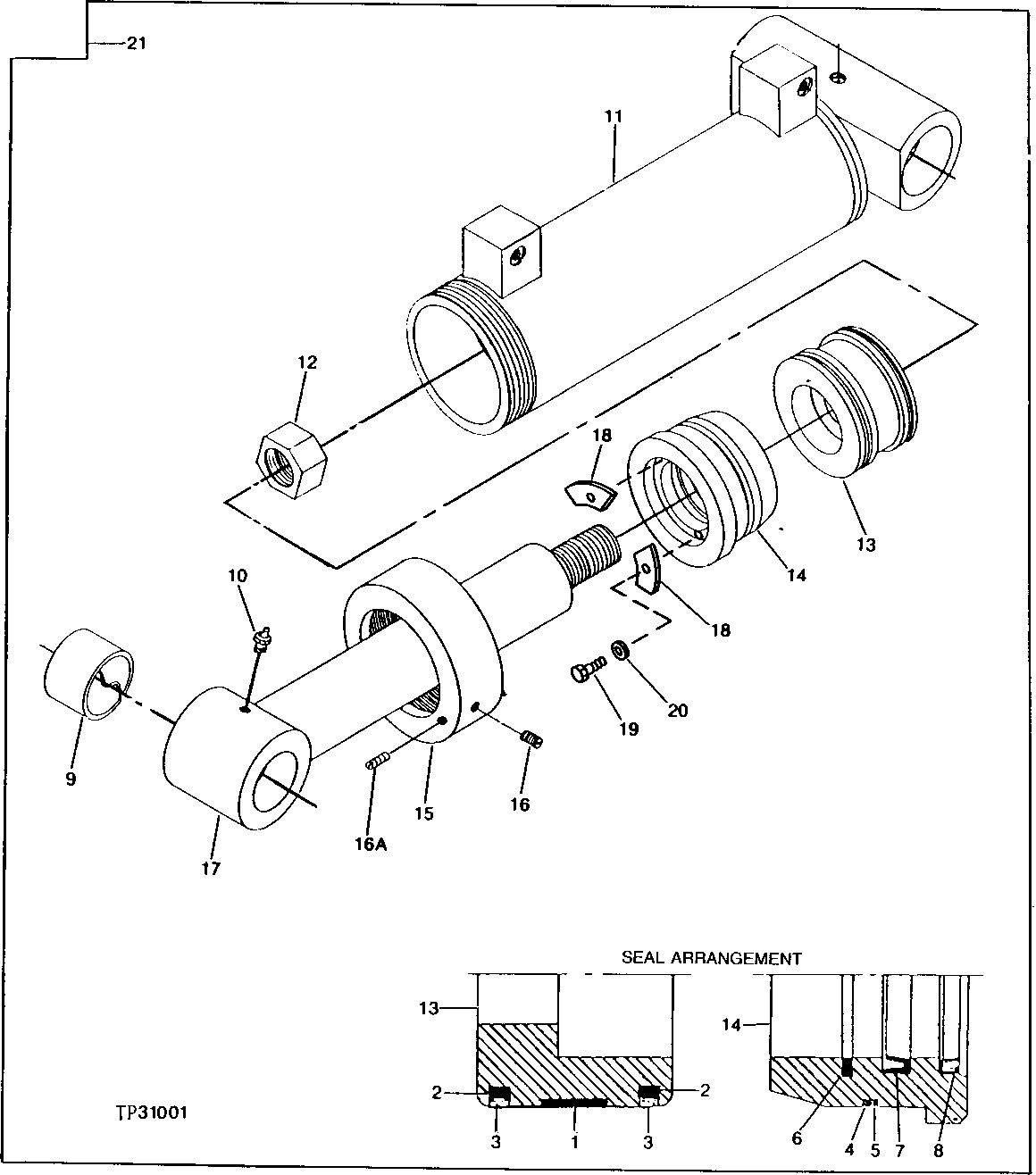

SHEAR CYLINDER (SEVEN-INCH) [02K23]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(K1)
2	-	2	Part 2	(K1)
3	-	2	Part 3	(K1)
4	-	1	Part 4	(K1)
5	-	1	Part 5	(K1)
6	-	1	Part 6	(K2)
7	-	1	Part 7	(K2)
8	-	1	Part 8	(K2)
9	AT119080	4	Bushing	-
10	JD7759	3	Lubrication Fitting	-
11	AT124900	1	BARREL	(SUB FOR AT120009)
11	AT124900	1	BARREL	-
12	AT119934	1	Nut	-
13	AT120010	1	Piston	-
14	AT120011	1	HYDR. CYLINDER ROD GUIDE	-
14	AT124663	1	Hydr. Cylinder Rod Guide	-
15	AT120148	1	Locking Collar	-
16	22H1029	1	Set Screw	7/16" X 1/2"
17	AT120013	1	Rod	(INCLUDES AT119080 AND JD7759)
18	AT124664	3	Retainer	-
19	19H2664	3	Cap Screw	5/16" X 3/4", (SUB FOR AT119515)
20	12H303	3	Lock Washer	5/16"
21	AT119828	1	HYDRAULIC CYLINDER	-
21	AT124893	1	CYLINDER	(USE IF AVAILABLE) (SUB AT161016) (ALSO ORDER AT161076 AND (2) 38H1048)
16A	22H899	1	Set Screw	3/8" X 1/2"
