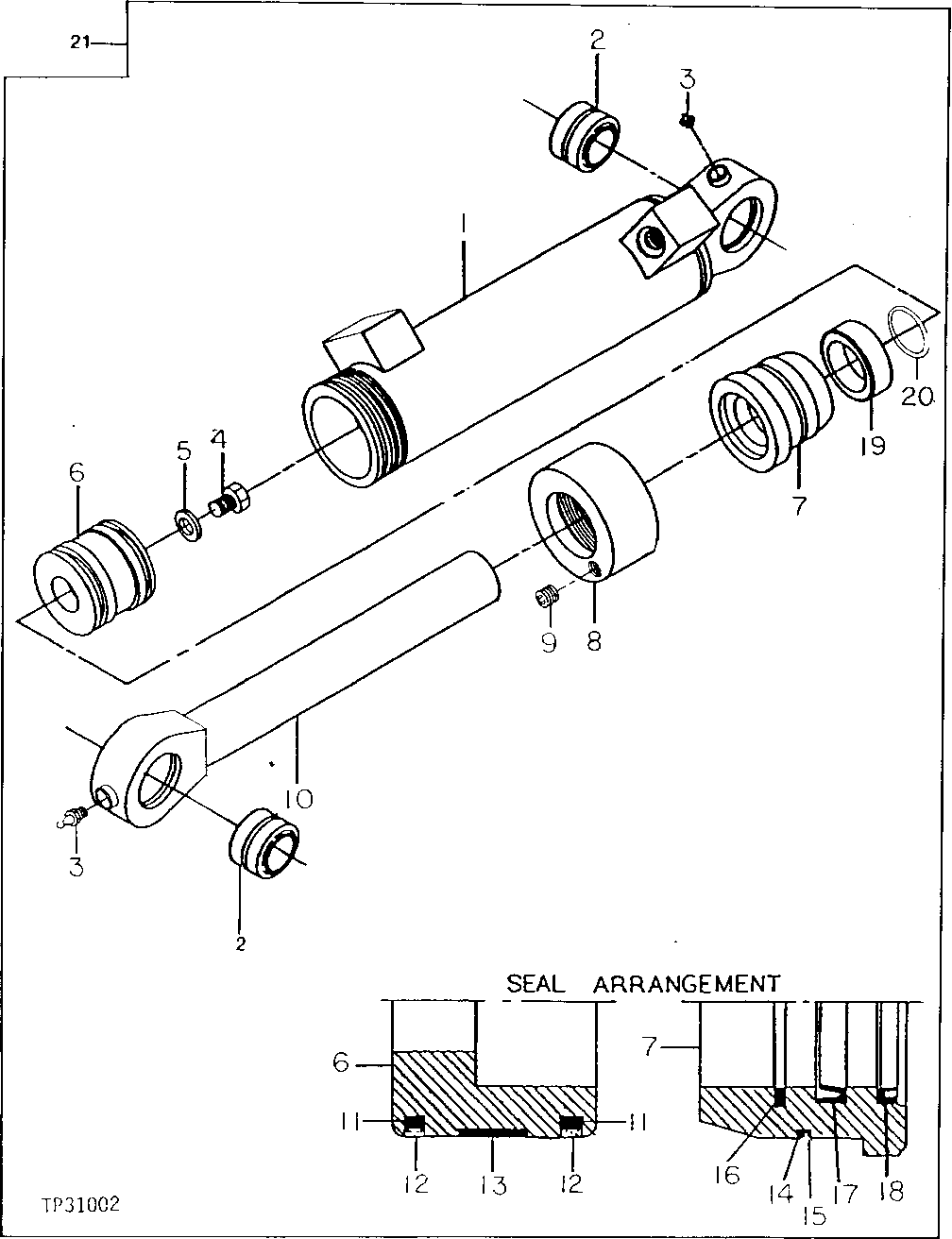

GRAPPLE ARM CYLINDER (SERIAL NO 756057- ) [02K21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT124896	1	BARREL	(INCLUDES AT124897 AND JD7759)
2	AT124897	2	Bushing	-
3	JD7759	3	Lubrication Fitting	-
4	AT119040	1	CAP SCREW	-
5	R44130	1	WASHER	-
6	AT119144	1	PISTON	-
7	AT119313	1	HYDR. CYLINDER ROD GUIDE	-
8	AT119145	1	LOCKING COLLAR	-
9	22H1029	1	Set Screw	-
10	AT124898	1	ROD	(INCLUDES AT124897 AND JD7759)
11	-	2	Part 11	(A)
12	-	2	Part 12	(A)
13	-	1	Part 13	(A)
14	-	1	Part 14	(A)
15	-	1	Part 15	(A)
16	-	1	Part 16	(B)
17	-	1	Part 17	(B)
18	-	1	Part 18	(B)
19	AT124899	1	BUSHING	-
20	AT124853	1	O-RING	-
21	AT124892	1	CYLINDER	-

GRAPPLE ARM CYLINDER (SERIAL NO 756057- ) [02K21]
