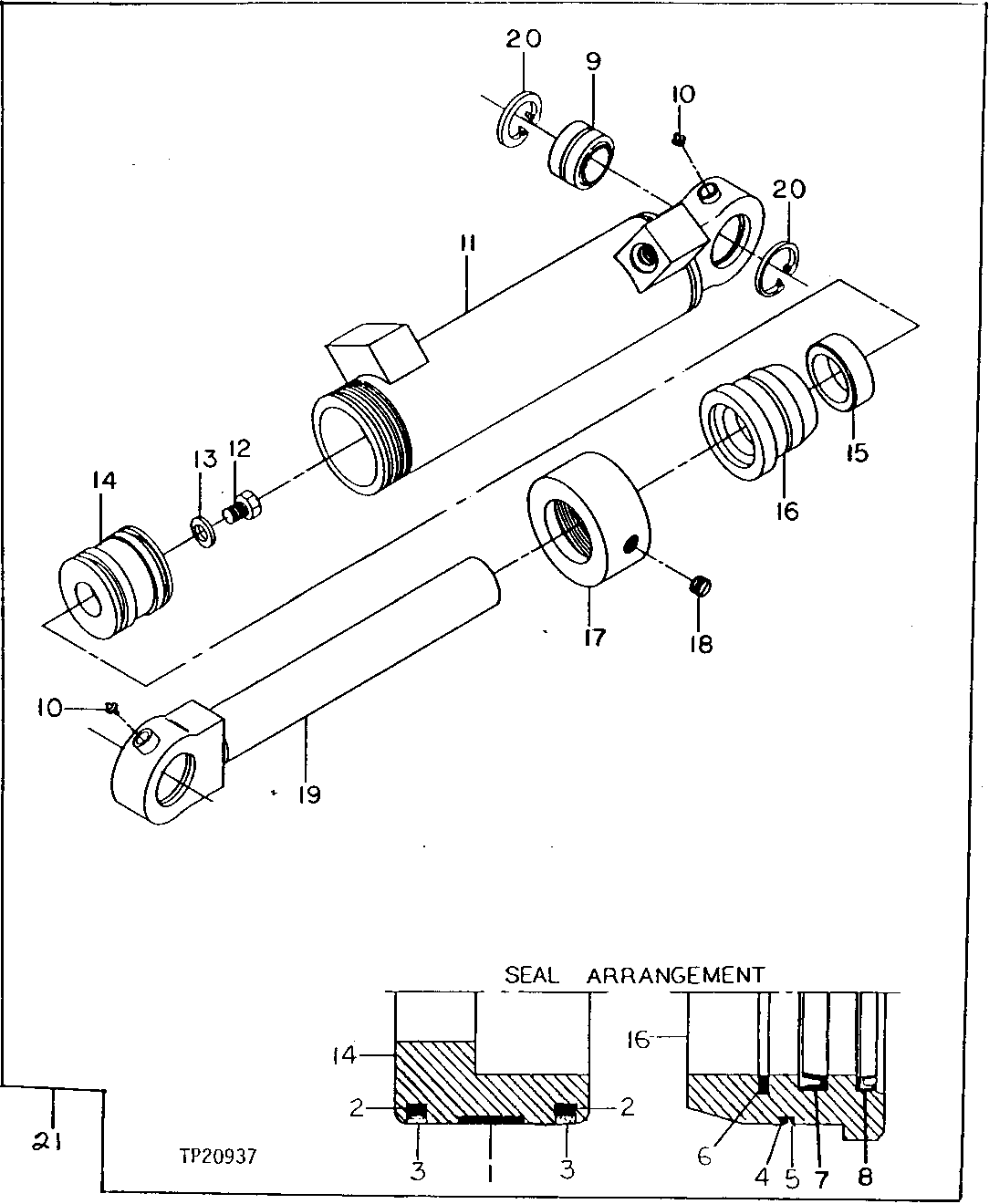

GRAPPLE ARM CYLINDER (SERIAL NO -756056) [02K19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(K1)
2	-	2	Part 2	(K1)
3	-	2	Part 3	(K1)
4	-	1	Part 4	(K1)
5	-	1	Part 5	(K1)
6	-	1	Part 6	(K2)
7	-	1	Part 7	(K2)
8	-	1	Part 8	(K2)
9	AT119086	2	Bushing	-
10	JD7759	3	Lubrication Fitting	-
11	AT119311	1	HYDRAULIC CYLINDER BARREL	(INCLUDES AT119086, JD7759 AND M70619)
12	AT119040	1	CAP SCREW	-
13	R44130	1	WASHER	-
14	AT119144	1	PISTON	-
15	AT119317	1	BUSHING	-
16	AT119313	1	HYDR. CYLINDER ROD GUIDE	-
17	AT119145	1	LOCKING COLLAR	-
18	22H1029	1	Set Screw	7/16" X 1/2"
19	AT119314	1	ROD	(INCLUDES AT119086, JD7759 AND M70619)
20	M70619	4	Snap Ring	-
21	AT119002	1	HYDRAULIC CYLINDER	(USE IF AVAILABLE) (SUB AH140591 OR AH150112)

GRAPPLE ARM CYLINDER (SERIAL NO -756056) [02K19]

Нет текстового описания
