Hydrostatic Steering, Oil Lines W / Front Wheel Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	5	Nut	M8
2	19M7298	1	Cap Screw	M8 X 35
3	L101560	2	Clamp	-
4	51M7042	2	O-Ring	13.300 X 2.200 mm
5	AL153169	1	Oil Line	LH
6	14M7274	2	Nut	M10
7	AL119173	1	Oil Line	LH
8	T77857	1	O-Ring	-
9	T70659	2	Clamp	-
10	19M8867	1	Screw	M10 X 35
11	AL153171	1	Oil Line	RH
12	AL161162	1	Hydraulic Hose	RH
13	14M7272	1	Nut	M6
14	L115343	2	Retainer	-
15	L41980	2	Clamp	-
16	19M7595	1	Cap Screw	M6 X 50, (10.9)
17	61M5036	1	Elbow Fitting	-
18	L167610	1	Bracket	-
19	L156964	2	Holder	-
20	24M7096	2	Washer	10.500 X 18 X 1.600 mm
21	19M7168	2	Cap Screw	M10 X 30
22	L167530	1	Clamp	-
23	19M7139	1	Cap Screw	M8 X 20
24	L167797	1	Angle	-
25	24M7035	1	Washer	6.400 X 18 X 1.600 mm
26	19M7185	1	Cap Screw	M8 X 60
27	L167533	1	Strap	-
28	L167531	1	Clamp	-
29	19M8011	1	Cap Screw	M12 X 30

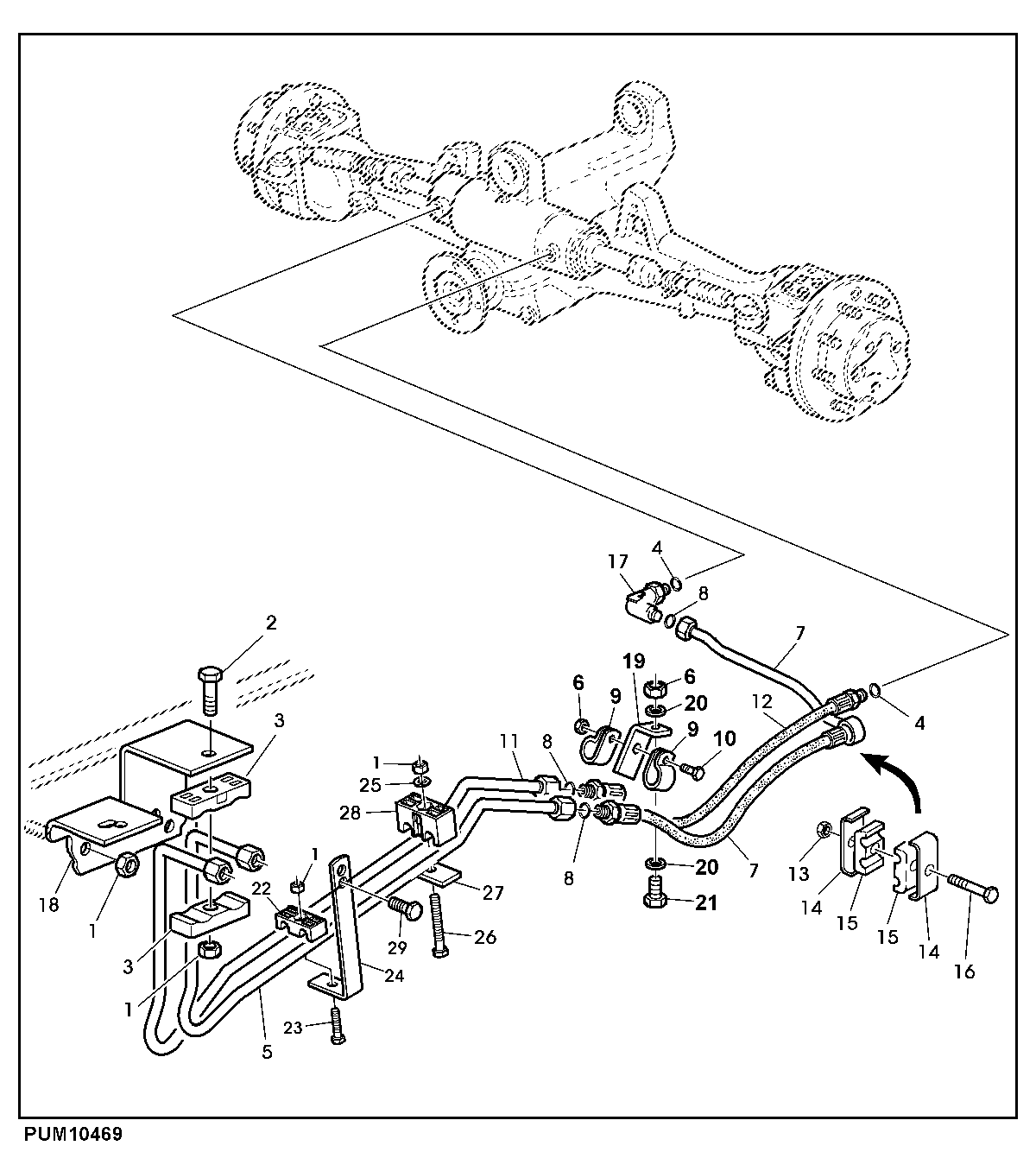

Hydrostatic Steering, Oil Lines W / Front Wheel Drive

Нет текстового описания
