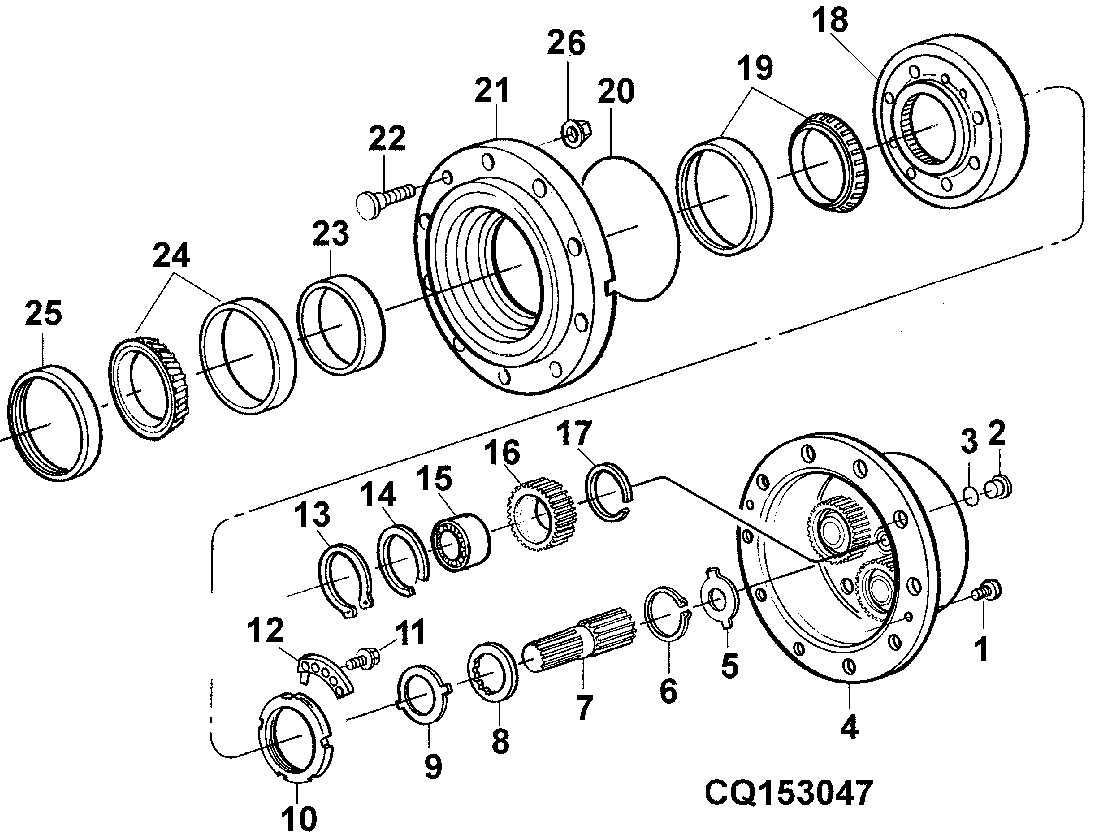

Joint Housing/Planetary Drive Groups, APL350 (001008 - 001063)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ64114	4	Screw	M10X20
2	15M7027	2	Drain Plug	M30X1.5
3	CQ64113	2	O-Ring	-
4	L41121	2	Planet Pinion Carrier	-
5	L39997	1	Washer	TK= 1.5
5	L55602	1	Washer	TK= 1.7
5	L40121	1	Washer	TK= 2.0
5	L55603	1	Washer	TK= 2.2
5	L41008	1	Washer	TK= 2.5
5	CQ27305	1	Washer	TK= 2.7
5	L41170	1	Washer	TK= 3.0
6	CQ29407	2	Ring	-
7	CQ27302	2	Shaft	-
8	CQ29406	2	Thrust Washer	-
9	T82565	2	Thrust Washer	-
10	T116822	2	Nut	-
11	19M7902	2	Screw	M8 X 16
12	T116827	4	Washer	-
13	40M4624	2	Snap Ring	36X1.75MM
14	L41159	8	Snap Ring	-
15	JD10250	8	Cylindrical Roller Bearing	-
16	CQ29408	4	Chain Sprocket	-
17	L41159	16	Snap Ring	-
18	CQ27301	2	Ring Gear	-
19	JD10249	2	Tapered Roller Bearing	-
20	L40281	2	O-Ring	-
21	L41928	2	Hub	-
22	CQ49408	16	Bolt	-
23	CQ27285	1	Spacer	TK= 14.439
23	CQ27286	1	Spacer	TK= 14.464
23	CQ27287	1	Spacer	TK= 14.489
23	CQ27288	1	Spacer	TK= 14.514
23	CQ27289	1	Spacer	TK= 14.539
23	CQ27290	1	Spacer	TK= 14.564
23	CQ27291	1	Spacer	TK= 1.7MM
23	CQ27292	1	Spacer	TK= 14.619
23	CQ27293	1	Spacer	TK= 14.639
23	CQ27294	1	Spacer	TK= 14.664
23	CQ27295	1	Spacer	TK= 14.689
23	CQ27296	1	Spacer	TK= 14.714
23	CQ27271	1	Spacer	TK= 14.089
23	CQ27284	1	Spacer	TK= 14.414
23	CQ27283	1	Spacer	TK= 14.389
23	CQ27282	1	Spacer	TK= 14.364
23	CQ27281	1	Spacer	TK= 14.339
23	CQ27280	1	Spacer	TK= 14.314
23	CQ27279	1	Spacer	TK= 14.289
23	CQ27278	1	Spacer	TK= 14.264
23	CQ27277	1	Spacer	TK= 14.239
23	CQ27276	1	Spacer	TK= 14.214
23	CQ27275	1	Spacer	TK= 14.189
23	CQ27274	1	Spacer	TK= 14.164
23	CQ27273	1	Spacer	TK= 14.139
23	CQ27272	1	Spacer	TK= 14.414
24	JD10249	2	Tapered Roller Bearing	-
25	AL68616	2	Seal	-
26	14M7238	1	Flange Nut	M18, (SUB FOR DQ20973)

Joint Housing/Planetary Drive Groups, APL350 (001008 - 001063)
