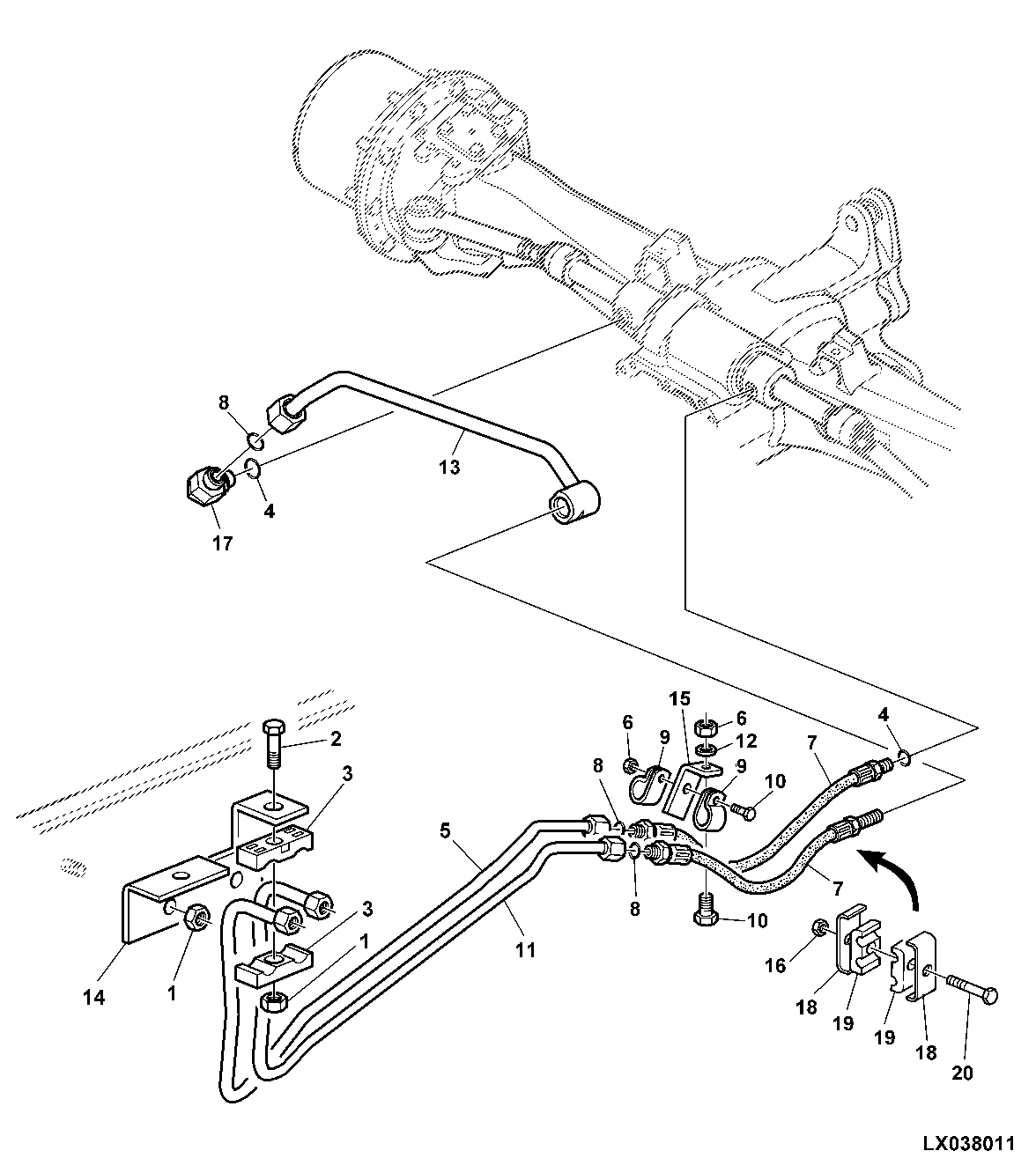

HYDROSTATIC STEERING, OIL LINES WITH FRONT WHEEL DRIVE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	3	Nut	M8
2	19M7298	1	Cap Screw	M8 X 35
3	L101560	2	Clamp	-
4	51M7042	2	O-Ring	13.300 X 2.200 mm
5	AL153171	1	Oil Line	RH
6	14M7274	2	Nut	M10
7	AL161162	2	Hydraulic Hose	-
8	T77857	4	O-Ring	-
9	T70659	2	Clamp	-
10	19M8533	1	Screw	M10 X 25
10	19M7168	1	Cap Screw	M10 X 30
11	AL153169	1	Oil Line	LH
12	24M7096	1	Washer	10.500 X 18 X 1.600 mm, RH
13	AL161821	1	Oil Line	-
14	L150138	1	Bracket	-
15	L157895	1	Holder	-
16	14M7272	1	Nut	M6, (10.9)
17	61M5036	1	Elbow Fitting	-
18	L115343	2	Retainer	-
19	L41980	2	Clamp	-
20	19M8329	1	Cap Screw	M6 X 50

HYDROSTATIC STEERING, OIL LINES WITH FRONT WHEEL DRIVE
