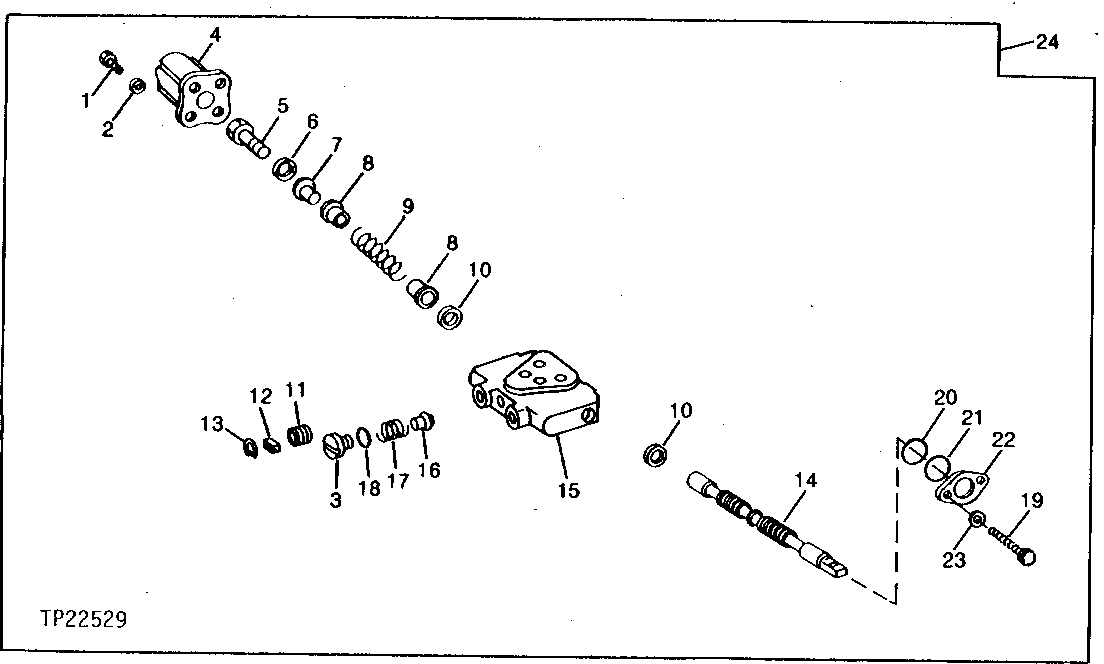

ROTATE VALVE (DUAL FUNCTION BOOM) (648D GRAPPLE SKIDDER) [03I17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21H1174	4	SCREW	MACH. 1/4" X 1"
2	12H302	4	Lock Washer	1/4"
3	U17393	1	FITTING	-
4	T75985	1	COVER	-
4	T118894	1	CAP	-
5	19H3295	1	Screw	HS, SAE 8, 3/8" X 3/4", (SUB FOR U40662)
6	U11298	1	LOCK WASHER	-
7	U17391	1	ROUND RETAINER	-
8	T75987	1	PLUG	-
9	T34974	1	SPRING	CENTERING
10	T122063	2	O-RING	(SUB FOR (2) T27593) QUAD
10	T122064	2	O-RING	(K) (SUB FOR T106371, THIS APPLICATION)
11	T62162	2	PLUG	-
12	T79300	2	PLATE	ORIFICE
13	T80149	2	RING	-
14	-	1	Part 16	(SUB AT84792)
15	-	1	Part 17	VALVE, (SUB AT84792)
16	U17396	1	POPPET	CHECK
17	U17406	1	SPRING	CHECK
18	U17409	1	O-Ring	(K)
19	19H2701	2	SCREW	1/4" X 5/8"
20	T118736	2	SEAL	(K)
21	T118737	2	THRUST WASHER	(K)
22	T106147	1	PLATE	(K)
23	12H302	2	Lock Washer	1/4"
24	AT80425	1	SECTION	FOUR-WAY COVER WITH ORIFICE, (SUB AT84792)
24	AT84792	1	VALVE	ROTATE (FOUR-WAY WITH RESTRICTOR)

ROTATE VALVE (DUAL FUNCTION BOOM) (648D GRAPPLE SKIDDER) [03I17]
