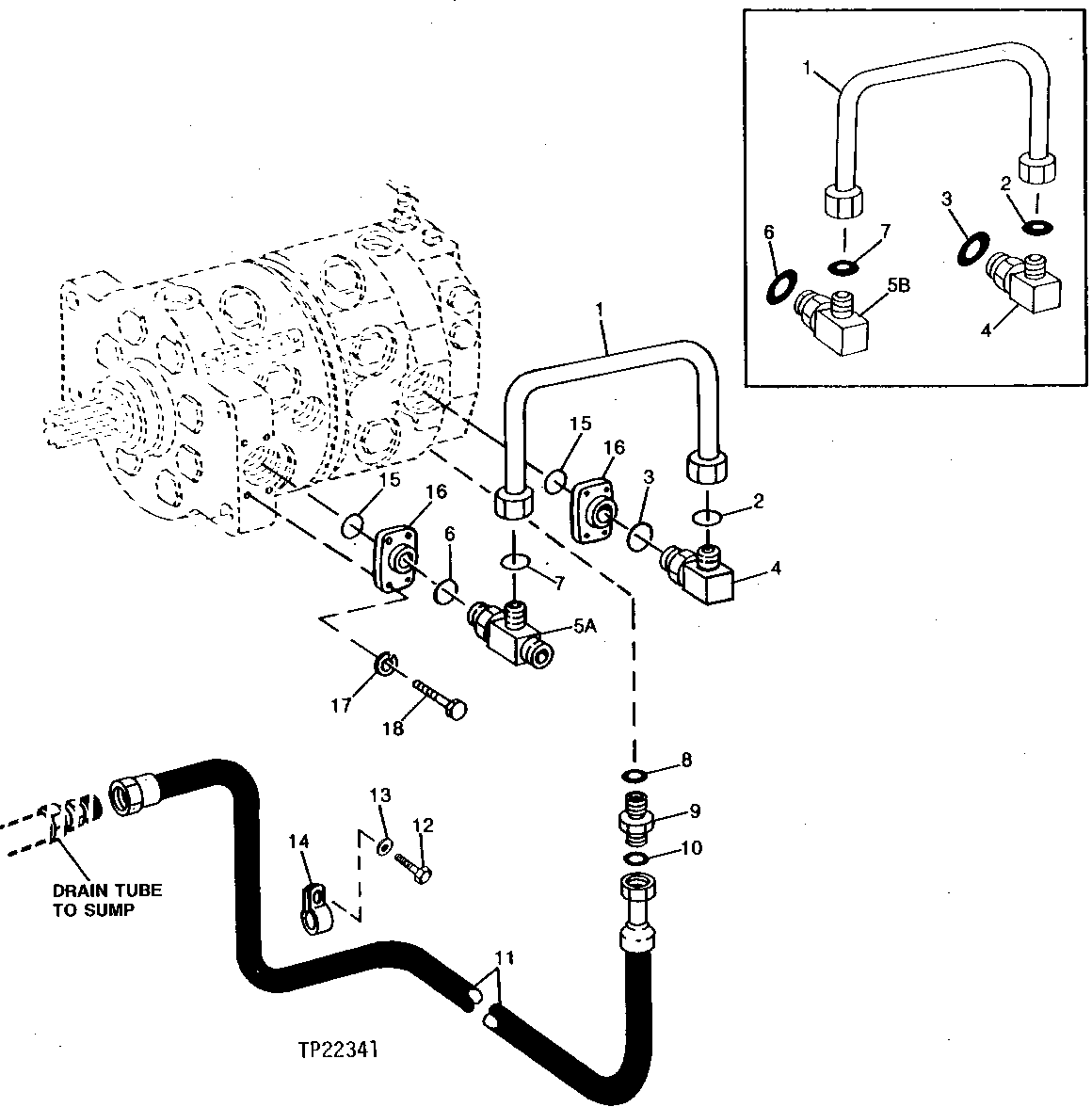

HYDRAULIC PUMP CROSSOVER LINE AND BLEED HOSE (648D GRAPPLE SKIDDER) [03C17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT117443	1	OIL LINE	-
1	AT78167	1	OIL LINE	-
2	T76938	1	O-Ring	-
3	R29936	1	O-Ring	-
4	38H1037	1	Elbow Fitting	-
6	U13639	1	O-Ring	-
7	T78612	1	O-Ring	-
7	T76938	1	O-Ring	-
8	R26287	1	O-Ring	-
8	R28782	1	O-Ring	-
9	38H1166	1	Adapter Fitting	-
9	38H1435	1	Elbow Fitting	-
10	T77814	1	O-Ring	-
11	AT78186	1	HYDRAULIC HOSE - FABRICATE	13/16" X 1 254 MM (49-1/4") X 9/16"
11	-	1	Part 17	( AT117442 NEVER USED, SUB AT118796, AT118797, (2) T77613 AND 38H1285)
12	19H3385	2	Cap Screw	1/2" X 1-1/8"
13	24H1305	2	Washer	13/32" X 13/16" X 0.065"
14	AH79175	2	Clip	-
15	U12037	2	O-Ring	-
16	T60983	2	Flange Fitting	-
17	12H304	8	Lock Washer	3/8"
18	19H3124	8	Screw	3/8" X 1-1/2"
5A	38H1027	1	Tee Fitting	-
5B	38H1008	1	Elbow Fitting	-

HYDRAULIC PUMP CROSSOVER LINE AND BLEED HOSE (648D GRAPPLE SKIDDER) [03C17]
