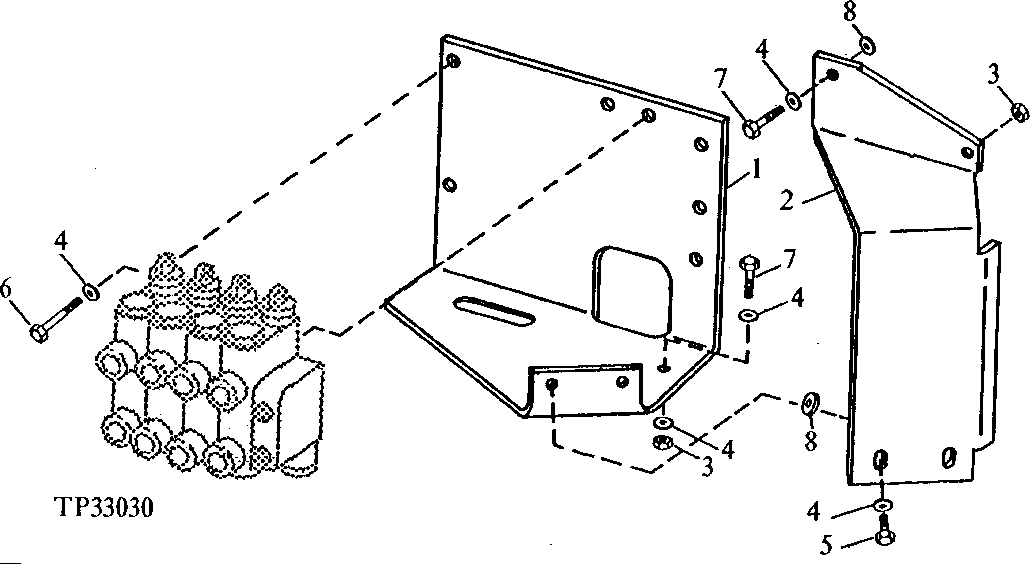

GRAPPLE VALVE MOUNTING SUPPORTS (648D GRAPPLE SKIDDER) [03H10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT76957	1	SUPPORT	-
2	T77866	1	COVER	-
3	14H1076	6	Nut	3/8"
4	24M7233	15	WASHER	10.700 X 21 X 2.500 MM
5	19H2676	2	Cap Screw	3/8" X 1"
5	19H2815	2	Cap Screw	3/8" X 2-1/4", DUAL FUNCTION VALVE (BOTTOM HOLES)
6	19H3065	3	Cap Screw	3/8" X 2"
7	19H3239	6	Cap Screw	3/8" X 1-1/4"
7	19H2676	2	Cap Screw	3/8" X 1", DUAL FUNCTION VALVE (TOP HOLES)
8	24H1781	4	Washer	(K) 13/32" X 7/8" X 1/4", (USE WITH AT151247 LEFT COVER SECTION VALVE)

GRAPPLE VALVE MOUNTING SUPPORTS (648D GRAPPLE SKIDDER) [03H10]
