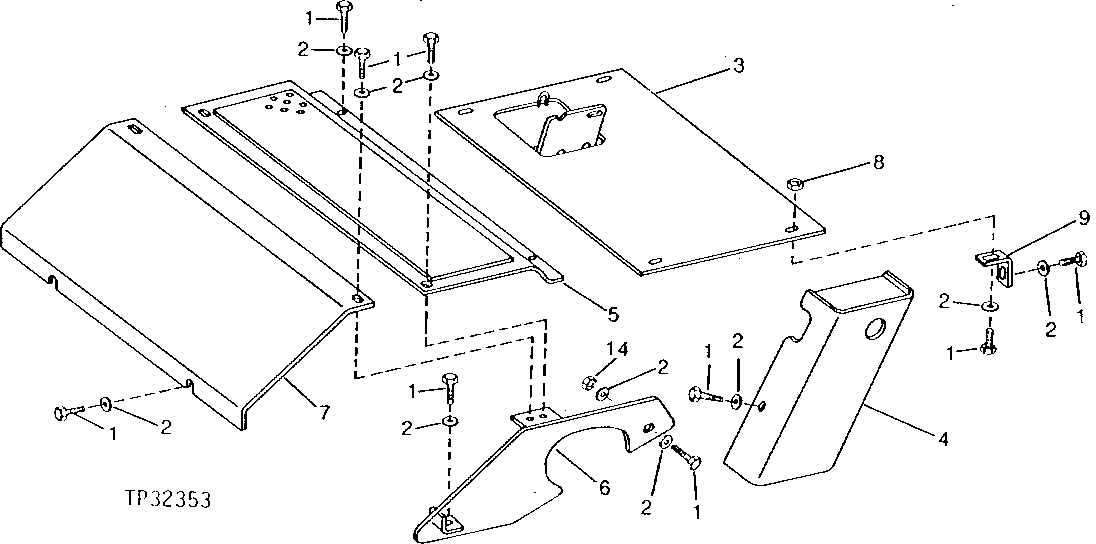

EQUIPMENT FRAME SHIELDING (DUAL FUNCTION BOOM) (648D GRAPPLE SKIDDER) [02K12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2993	18	Cap Screw	1/2" X 1-1/2"
2	T29342	20	Washer	-
3	AT77090	1	COVER	-
4	AT42781	1	GUARD	R.H.
4	AT42782	1	GUARD	L.H. (NOT ILLUSTRATED)
5	AT83795	1	COVER	(SUB FOR AT77089, THIS APPLICATION)
6	AT77284	1	SUPPORT	R.H.
6	AT77285	1	SUPPORT	L.H. (NOT ILLUSTRATED)
7	AT75966	1	COVER	(SUB FOR AT42778)
8	14H812	2	NUT	3/8"
9	T49986	2	ANGLE	-
10	19H3472	2	Cap Screw	5/8" X 9-3/4"
11	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
12	R57696	11	Washer	(SUB FOR T27398)
13	19H2633	2	Cap Screw	-
14	14H1040	2	Nut	1/2"

EQUIPMENT FRAME SHIELDING (DUAL FUNCTION BOOM) (648D GRAPPLE SKIDDER) [02K12]
