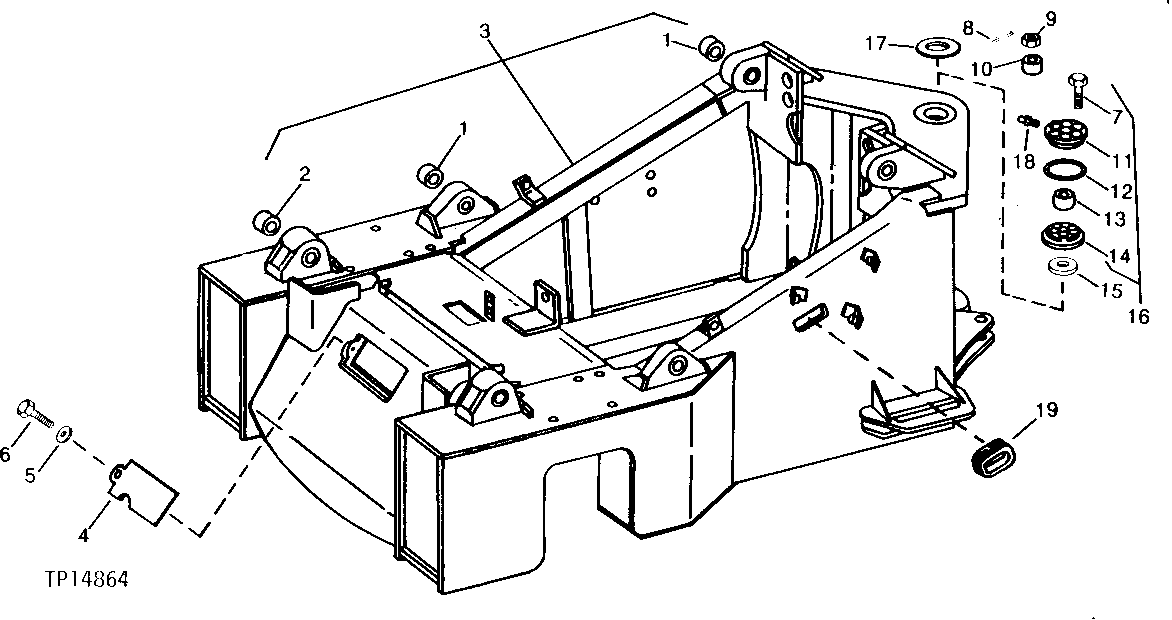

EQUIPMENT FRAME (648D GRAPPLE SKIDDER) [02I12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T25877	4	BUSHING	-
2	T49362	2	BUSHING	-
3	-	1	Part 3	(USE WITH DUAL FUNCTION BOOM) ( AT76900 AND AT83783 NO LONGER AVAILABLE)
3	-	1	Part 4	(USE WITH LARGE WINCH AND SINGLE FUNCTION BOOM) ( AT107826 NO LONGER AVAILABLE)
3	-	1	Part 5	(USE WITH SMALL WINCH AND SINGLE FUNCTION BOOM) ( AT107825 NO LONGER AVAILABLE)
4	AT79463	1	DOOR	-
5	T29342	1	Washer	-
6	19H2993	1	Cap Screw	1/2" X 1-1/2"
7	19H2735	6	Cap Screw	1/2" X 2"
8	11M7083	1	Cotter Pin	3.200 X 50 MM, (USE WITH AT42789)
8	11M7085	1	Cotter Pin	6.300 X 63 MM, (USE WITH AT83003)
9	14H927	1	Nut	1-1/4", (USE WITH AT83003)
9	14H890	1	Nut	1-1/4", (USE WITH AT42789)
10	T43967	1	BUSHING	UPPER, (SUB T81452, AT83003, 14H927 AND 11H250)
10	T81452	1	BUSHING	UPPER, (USE WITH AT83003)
11	-	1	Part 16	UPPER HALF ( T77597 NO LONGER AVAILABLE)
12	T77599	1	SHIM	-
12	T77600	1	SHIM	-
13	T43966	1	BALL	-
14	T77601	1	BALL JOINT SOCKET	LOWER HALF
15	T43965	1	WASHER	-
16	AT76427	1	BALL JOINT	-
17	T43971	1	SHIM	-
18	JD7763	1	Lubrication Fitting	45°, 1/8"
19	U41729	2	Grommet	-

EQUIPMENT FRAME (648D GRAPPLE SKIDDER) [02I12]

Нет текстового описания
