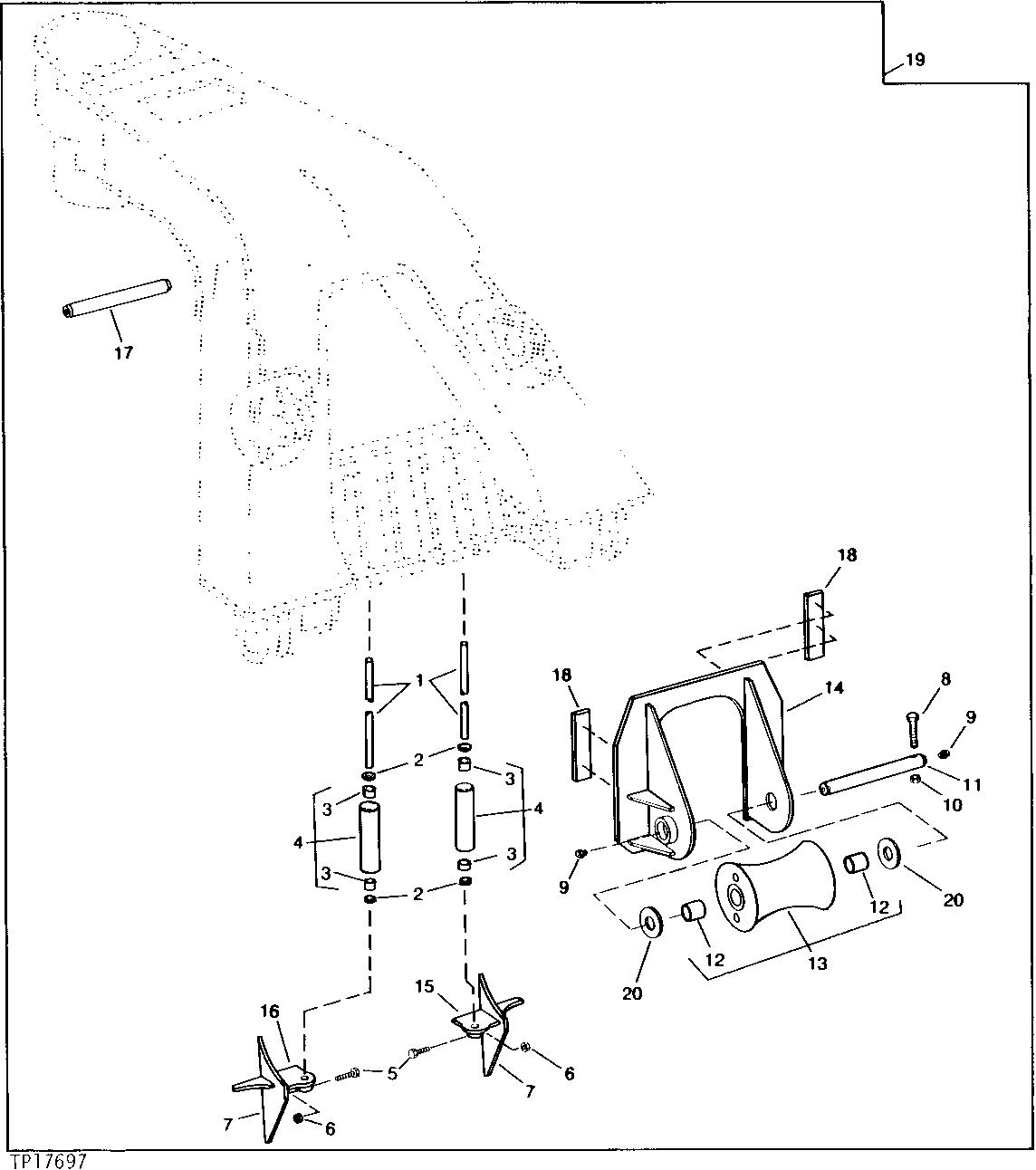

BOOM FAIRLEAD (SINGLE FUNCTION) (648D GRAPPLE SKIDDER) [03H23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T62738	2	PIN FASTENER	-
2	U30429	4	Thrust Washer	-
3	W10728	4	BUSHING	-
4	AT183744	2	ROLLER	(SUB FOR AU30213 AND AT177251)
5	19H2335	2	Cap Screw	1/4" X 2-3/4"
6	M40333	2	Lock Nut	1/4"
7	-	2	Part 7	(SUB AT106457)
8	19H1912	1	Cap Screw	3/8" X 3-1/2", (SUB FOR 19H2700, THIS APPLICATION)
8	19H2104	1	Cap Screw	(SUB FOR 19H1912, THIS APPLICATION)
9	JD7797	2	Lubrication Fitting	(SUB FOR JD7759, THIS APPLICATION)
10	T11234	1	Lock Nut	-
11	T26040	1	PIN FASTENER	-
11	T20487	1	PIN FASTENER	-
12	U30019	2	BUSHING	-
13	AT20199	2	ROLLER	-
13	AT90002	2	ROLLER	(SUB FOR AT34920) (ALSO ORDER (2) T39569)
14	-	1	Part 17	(SUB AT106457) FRONT
15	AT76908	1	PIVOT	REAR, LEFT
16	AT76909	1	PIVOT	REAR, RIGHT
17	-	1	Part 20	(SUB AT106457)
18	-	2	Part 21	(SUB AT106457)
19	AT76907	1	GUIDE	(SUB AT106457) HEAVY-DUTY
19	AT106457	1	GUIDE	-
20	T39569	2	Washer	(USE WITH AT90002)

BOOM FAIRLEAD (SINGLE FUNCTION) (648D GRAPPLE SKIDDER) [03H23]
