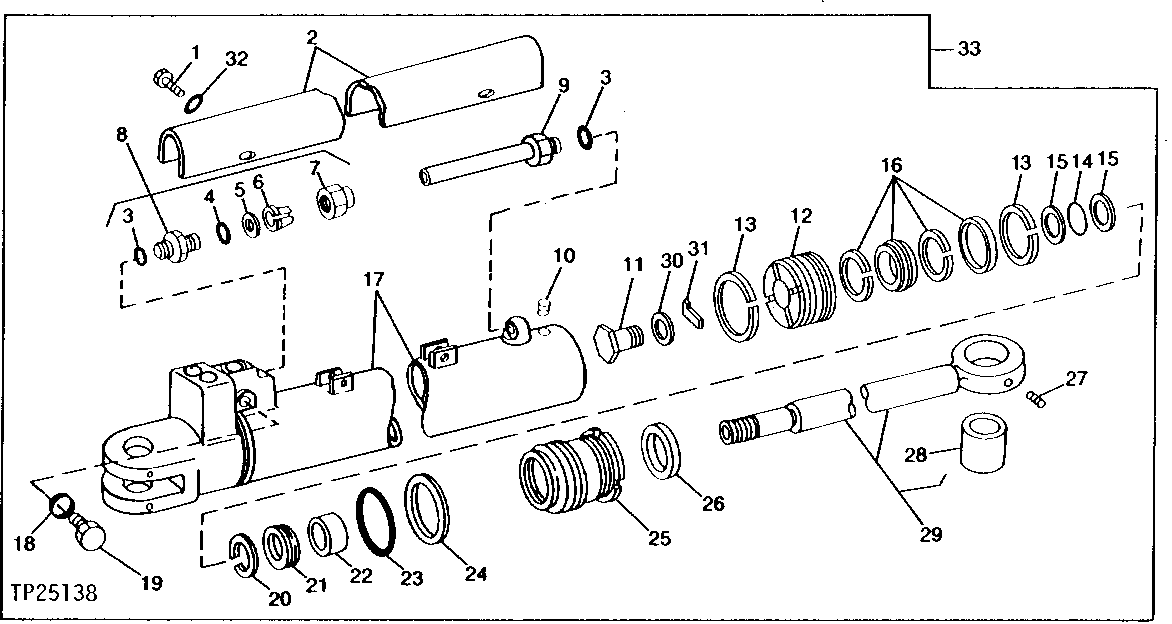

BOOM CYLINDER (SINGLE FUNCTION BOOM) (648D GRAPPLE SKIDDER) [03J25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1648	4	Cap Screw	3/8" X 3/4"
2	R78611	1	GUARD	-
3	R26906	2	O-Ring	-
4	R375R	1	O-Ring	-
5	U42974	1	BACK-UP RING	-
6	U42972	1	SLEEVE	-
7	-	1	Part 7	(SUB AU42120)
8	AU42120	1	ADAPTER FITTING	-
9	AT42728	1	LINE	-
10	22H842	1	SET SCREW	1/4" X 5/16"
11	R75586	1	BUSHING	-
12	R79737	1	PISTON	-
13	R77825	2	WEAR RING	-
14	L2027CU	1	O-Ring	-
15	R79120	2	BACK-UP RING	-
16	RE11904	1	SEAL	-
17	AR89439	1	HYDRAULIC CYLINDER BARREL	-
18	R26448	1	O-Ring	-
19	R27218	1	Fitting Plug	-
20	N10193	1	SNAP RING	-
21	R76801	1	PACKING	-
22	U41578	1	WEAR RING	-
23	L2301CU	1	O-Ring	-
24	R78994	1	Back-Up Ring	-
25	R80936	1	GUIDE	(SUB FOR R68639)
26	L2029CU	1	SEAL	-
27	15H566	1	PIPE PLUG	1/8"
28	T42327	1	BUSHING	-
29	RE15796	1	HYDRAULIC CYLINDER ROD	WITH BUSHING
30	M48439	1	Washer	-
31	R74655	1	KEY	-
32	24H1682	4	Washer	-
33	RE15795	2	HYDRAULIC CYLINDER	-

BOOM CYLINDER (SINGLE FUNCTION BOOM) (648D GRAPPLE SKIDDER) [03J25]
