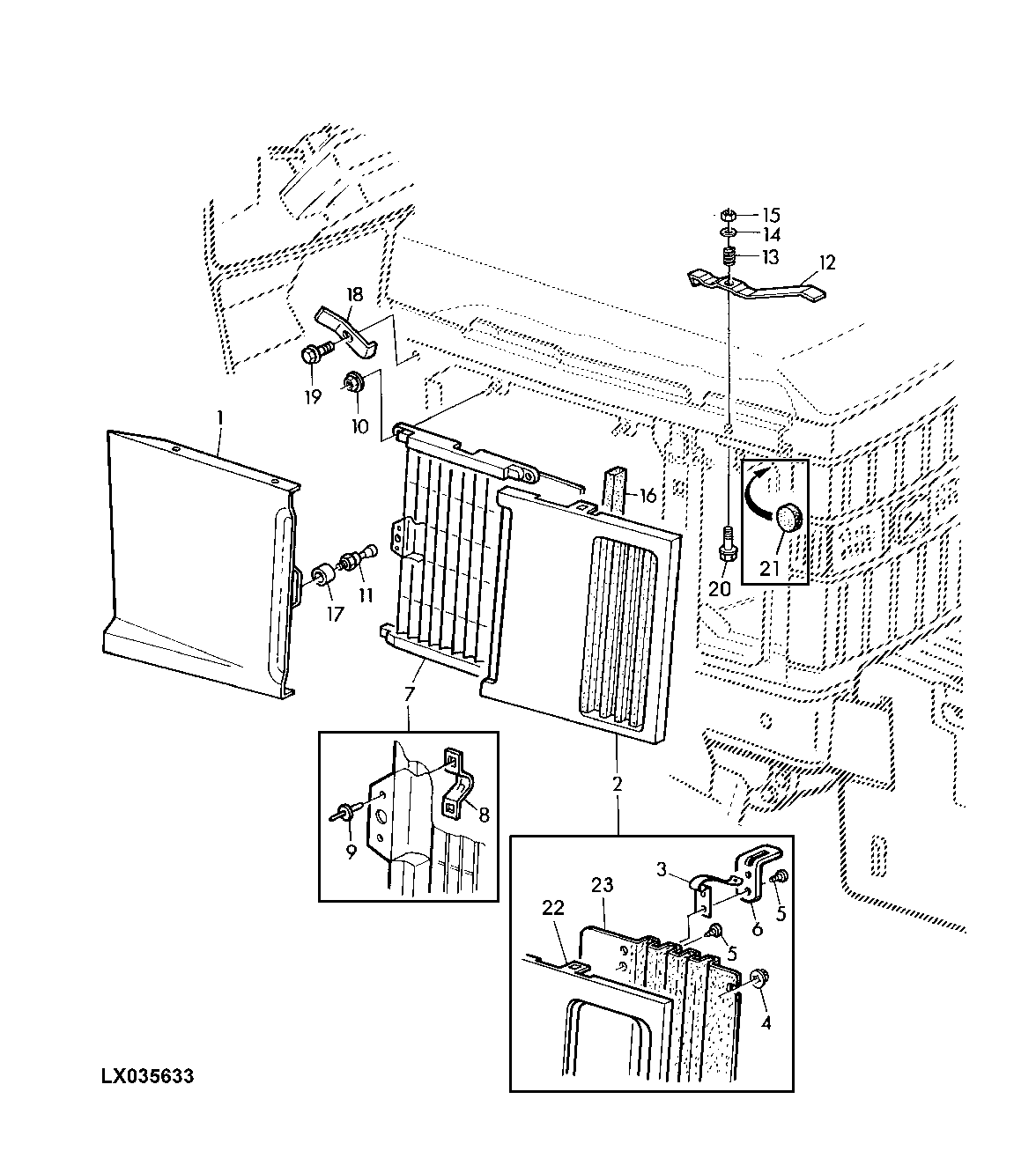

SIDE COVERS (NOT LOCKABLE)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL78282	1	Panel	RH
1	AL78281	1	Panel	LH
2	AL77935	1	Panel	(NO LONGER AVAILABLE AS AN ASSEMBLY, ORDER INDIVIDUAL PARTS) LH (ORDER AL120109, L101248, L76606, L79278, (8) L80358, (10) 37M7240)
2	AL77936	1	Panel	(NO LONGER AVAILABLE AS AN ASSEMBLY, ORDER INDIVIDUAL PARTS) RH (ORDER AL120110, L101248, L77110, L79278, (8) L80358, (10) 37M7240)
3	L101248	1	Clip	-
4	L80358	8	Retainer	-
5	37M7240	10	Screw	4 X 10MM
6	L79278	1	Angle	-
7	AL78407	1	Grille	LH
7	AL78408	1	Grille	RH
8	L79226	1	Clip	-
9	16M7110	2	Rivet	5 mm
10	14M7298	8	Flange Nut	M8
11	L79177	2	Ball Stud	-
12	L79279	1	Lever	LH
12	L79280	1	Lever	RH
13	L79333	2	Compression Spring	-
14	24M7088	2	Washer	6.600 X 12 X 1.600 mm
15	14M7165	2	Lock Nut	M6
16	L101524	2	Pad	-
17	L36602	2	Washer	-
18	L80266	2	Retainer	-
19	37M7089	2	Screw	M6 X 12
20	19M2837	2	Cap Screw	M6 X 30
21	L58442	2	Disk	-
22	AL120109	1	Cover	LH (SUB FOR AL79232)
22	AL120110	1	Cover	RH (SUB FOR AL79233)
23	L76606	1	Grille	LH
23	L77110	1	Grille	RH
