Открытый узел

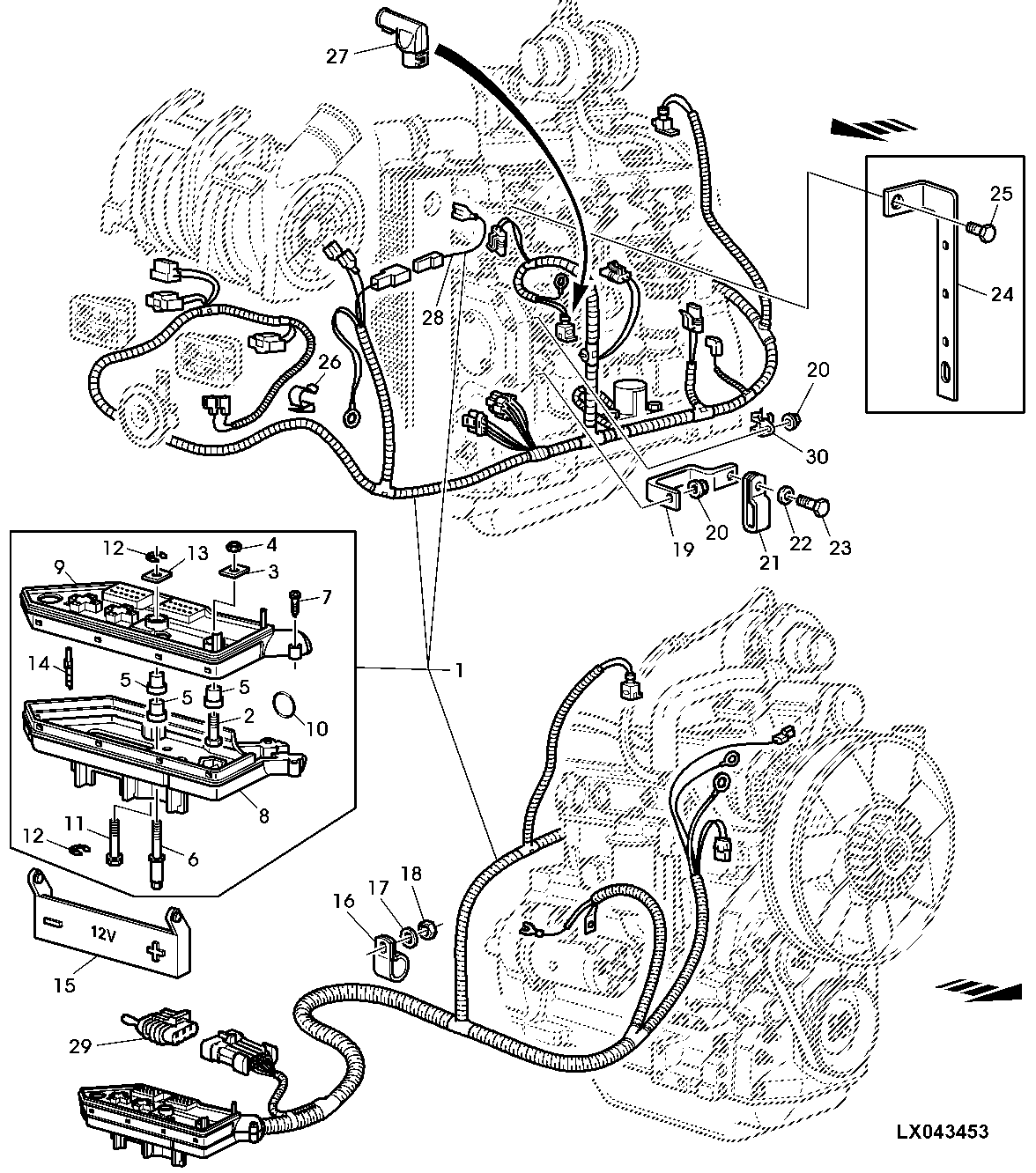

ENGINE WIRING HARNESS (CAB)

ENGINE WIRING HARNESS (CAB)

ENGINE WIRING HARNESS (CAB)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

ENGINE WIRING HARNESS (CAB)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL153703	1	Wiring Harness	(SUB FOR AL150218)
2	19M7167	1	Cap Screw	M10 X 25
3	L102263	2	Shim	-
4	14M7152	1	Nut	M10
5	L78890	3	Bushing	-
6	L78889	1	Stud	-
7	L102363	2	Screw	-
8	L102314	1	Cover	-
9	L102313	1	Case	-
10	L53924	1	O-Ring	-
11	L78893	1	Screw	-
12	40M7251	1	Snap Ring	-
13	L110763	1	Strap	-
14	57M7352	1	Elec. Connector Terminal	(WIRE GAUGE / CONNECTOR WIDTH) -1.0MM²/5.8MM
14	57M7353	1	Elec. Connector Terminal	(WIRE GAUGE / CONNECTOR WIDTH) -2.5MM²/5.8MM
15	L78661	1	Cap	-
16	R72659	1	Clamp	-
17	24M7028	1	Washer	10.500 X 20 X 2 mm
18	14M7274	1	Nut	M10
19	AL113718	1	Angle	-
20	14M7298	2	Flange Nut	M8
21	R50454	1	Clamp	-
22	24M7055	1	Washer	8.400 X 16 X 1.600 mm
23	19M7162	1	Cap Screw	M8 X 16
24	L150238	1	Holder	(ORDER L154171)
25	19M7557	1	Cap Screw	(FOR PNEUMATIC TRAILER BRAKE OPTION) M10 X 16
26	L101519	1	Clip	-
27	L115531	1	Electrical Connector Cap	-
28	AL119186	1	Wiring Harness	-
29	AL116115	1	Elec. Connector Terminal	-
30	L154171	1	Clip	-
