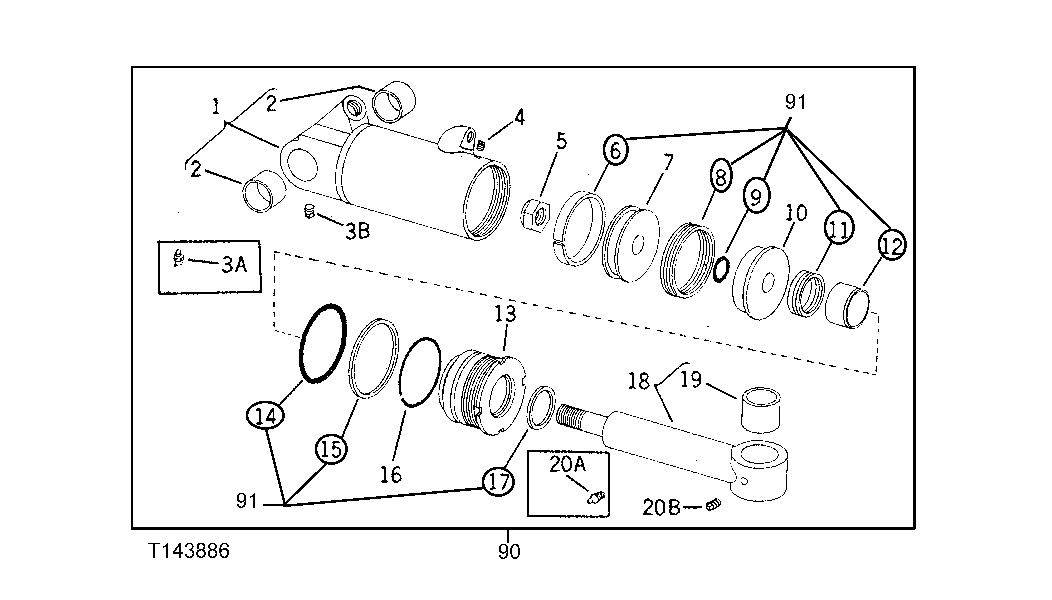

TILT CYLINDER (SERIAL NO. -503561) [03E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU44012	1	HYDRAULIC CYLINDER BARREL	-
2	U10688	2	BUSHING	-
4	22H842	1	SET SCREW	1/4" X 5/16"
5	L2235CU	1	LOCK NUT	-
6	U17225	1	WEAR RING	(A)
7	U17224	1	PISTON	-
8	T37379	1	PACKING	(A) (SUB FOR U12974, THIS APPLICATION) (SUB FOR R72828)
9	R29463	1	O-Ring	(A)
10	U17226	1	PISTON	-
11	R76790	1	PACKING	(A) (SUB FOR U46603 AND T35851)
12	U42716	1	WEAR RING	(A)
13	U43378	1	GUIDE	(SUB P46765, R79001 AND R80944)
13	R80944	1	GUIDE	(SUB FOR T57009)
14	U10746	1	O-Ring	-
14	P46765	1	O-RING	(A)
15	U10748	1	BACK-UP RING	-
15	R79001	1	Back-Up Ring	(A) (SUB FOR T42552, THIS APPLICATION)
16	W11229	1	RING	-
17	U11022	1	SEAL	(A)
18	AU44010	1	ROD	-
19	U17220	1	BUSHING	-
90	AU43816	1	HYDRAULIC CYLINDER	-
..	AR105355	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT36831, AR96523 AND AR105353) (CONTAINS ALL PARTS IDENTIFIED BY (A))
3A	JD7763	1	Lubrication Fitting	45°, 1/8"
3B	15H638	1	Pipe Plug	1/8"
20A	JD7781	1	Lubrication Fitting	90°, 1/8"
20B	15H638	1	Pipe Plug	1/8"

TILT CYLINDER (SERIAL NO. -503561) [03E01]
