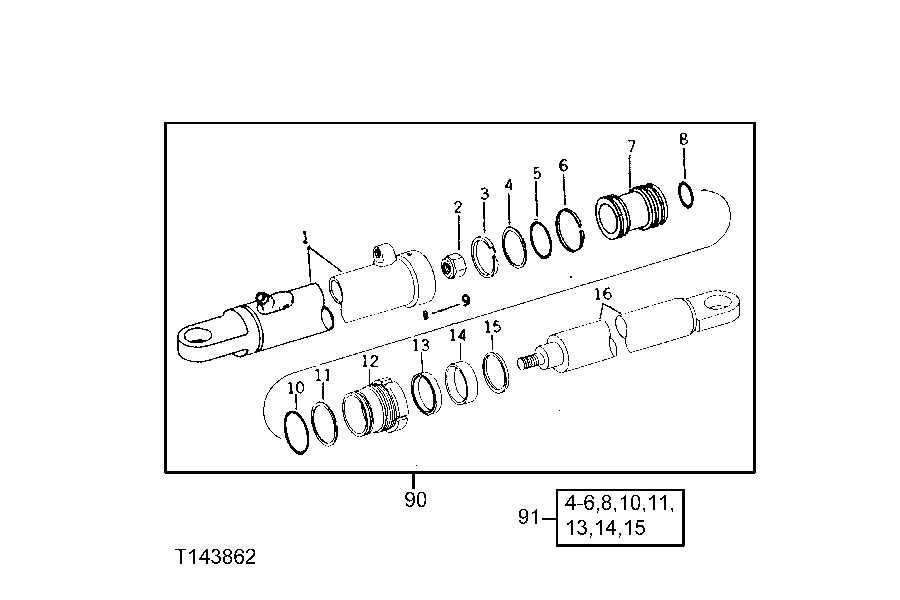

STEERING CYLINDER (SERIAL NO. 317536- ) [02C03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR88641	1	HYDRAULIC CYLINDER BARREL	(R.H. CYLINDER)
1	AR88640	1	HYDRAULIC CYLINDER BARREL	(L.H. CYLINDER)
2	U13572	1	LOCK NUT	-
3	T44680	1	PISTON RING	-
4	U42710	1	SEAL	(A)
5	U42702	1	O-Ring	(A)
6	T36526	1	WEAR RING	(A)
7	T44679	1	PISTON	-
8	P50631	1	O-Ring	(A)
9	22H1077	1	SET SCREW	1/4" X 5/16"
10	U42703	1	O-Ring	(A)
11	U42706	1	BACK-UP RING	(A)
12	R80929	1	HYDR. CYLINDER ROD GUIDE	(SUB FOR U42699)
13	U42707	1	SEAL	(A)
14	U42704	1	PISTON RING	(A)
15	U42705	1	SEAL	(A)
16	AU41816	1	HYDRAULIC CYLINDER ROD	-
90	AR88638	1	HYDRAULIC CYLINDER	(L.H. SIDE)
90	AR88639	1	HYDRAULIC CYLINDER	(R.H. SIDE)
91	AU42200	1	KIT	REPAIR CYLINDER (CONTAINS ALL PARTS IDENTIFIED BY (A))

STEERING CYLINDER (SERIAL NO. 317536- ) [02C03]
