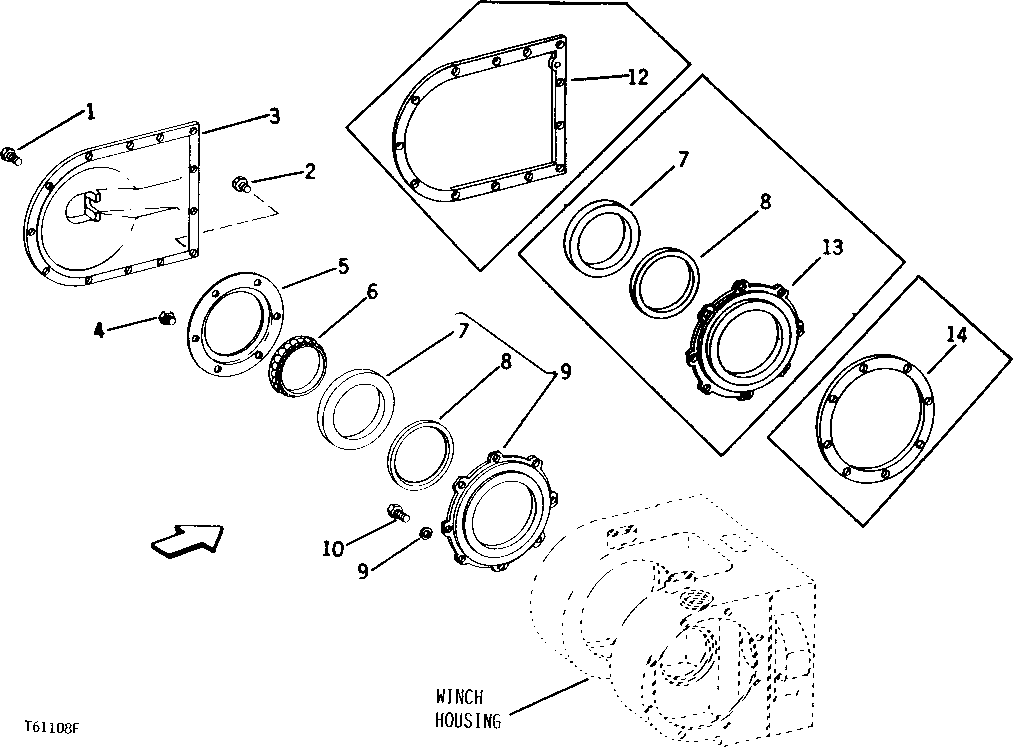

LEFT QUILL ASSEMBLY (640 GRAPPLE SKIDDER WITH 8" DRUM WINCH) [03B13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3104	12	Cap Screw	7/16" X 1-1/4"
2	19H1822	1	Cap Screw	7/16" X 1"
3	T34720	1	COVER	(LEFT QUILL)
3	T54608	1	COVER	(CLUTCH AND BRAKE)
4	19H1227	6	Cap Screw	1/4" X 1/2"
5	T33172	1	RETAINER	(INNER GREASE)
6	JD9050	1	Bearing Cone	-
7	JD9115	1	Bearing Cup	-
8	AT32441	1	SEAL	-
9	-	1	Part 10	(LEFT BEARING) ( AT52590 USE IF AVAILABLE)
10	19H2676	8	Cap Screw	3/8" X 1"
11	12H304	8	Lock Washer	3/8"
12	-	1	Part 13	(MAKE FROM PM38655 BULK MATERIAL, CUT TO LENGTH) (SUB FOR T43514) (SUB FOR T19799)
13	T33171	1	BEARING HOUSING W/O BEARING	-
14	-	1	Part 15	(MAKE FROM PM38655 BULK MATERIAL, CUT TO LENGTH) (SUB FOR T43514) (SUB FOR T16388)

LEFT QUILL ASSEMBLY (640 GRAPPLE SKIDDER WITH 8" DRUM WINCH) [03B13]
