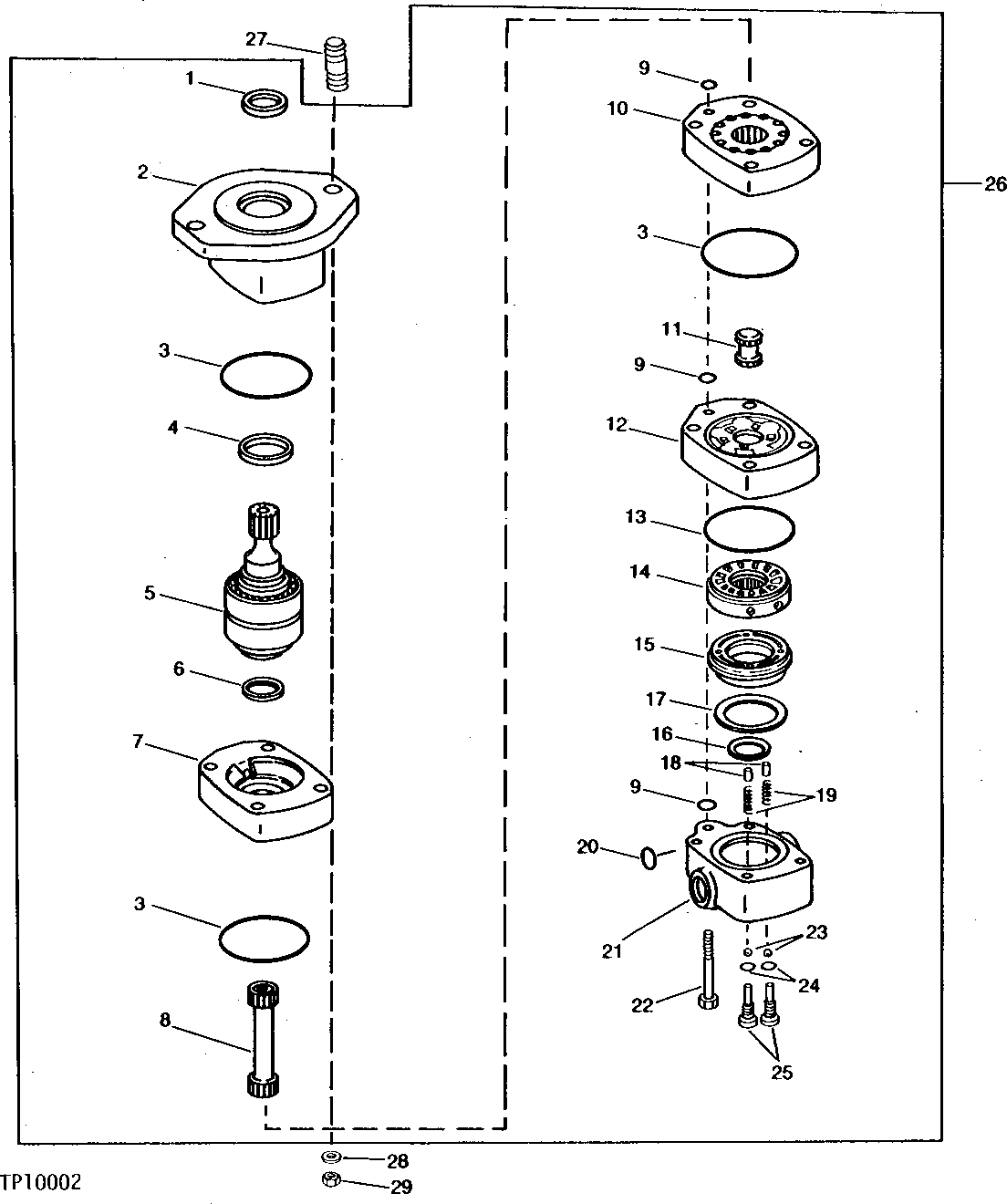

GRAPPLE ROTATE MOTOR (SINGLE FUNCTION BOOM) [03G17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( T60048 NO LONGER AVAILABLE) (SUB AT57672)
2	-	1	Part 2	( T73366 NO LONGER AVAILABLE)
3	T60042	1	Washer	-
4	-	1	Part 4	( T60050 NO LONGER AVAILABLE) (SUB AT57672)
5	AT61604	1	SHAFT	-
6	T60051	1	Seal	-
7	-	1	Part 7	( T60059 NO LONGER AVAILABLE)
8	T60058	1	DRIVE	-
8	T79144	1	Drive	-
9	R10093	3	O-Ring	(SUB FOR T60043)
10	-	1	Part 11	( AT64502 USE IF AVAILABLE)
10	-	1	Part 12	( AT78846 NO LONGER AVAILABLE)
11	-	1	Part 13	( T60060 NO LONGER AVAILABLE)
12	-	1	Part 14	( T60052 NO LONGER AVAILABLE)
13	-	1	Part 15	( T60044 NO LONGER AVAILABLE) (SUB AT57671)
14	-	1	Part 16	( T60053 NO LONGER AVAILABLE)
15	-	1	Part 17	( T60054 NO LONGER AVAILABLE)
16	T60046	1	SEAL	INNER FACE
17	T60045	1	SEAL	OUTER FACE
18	T60056	2	Pin	-
19	T60055	2	Spring	-
20	R28782	1	O-Ring	(SUB FOR T60047)
21	-	1	Part 23	( AT61941 NO LONGER AVAILABLE)
22	T60061	4	BOLT	-
22	T120227	4	CAP SCREW	-
23	400R	3	Ball	-
24	R26287	2	O-Ring	-
25	AT61942	2	DRAIN PLUG	-
26	AT75970	1	MOTOR	(SUB AT78845 AND (2) N115699)
26	AT78845	1	MOTOR	-
27	K2019R	2	STUD	-
28	T20168	2	Washer	-
29	14H1040	2	Nut	1/2"

GRAPPLE ROTATE MOTOR (SINGLE FUNCTION BOOM) [03G17]
