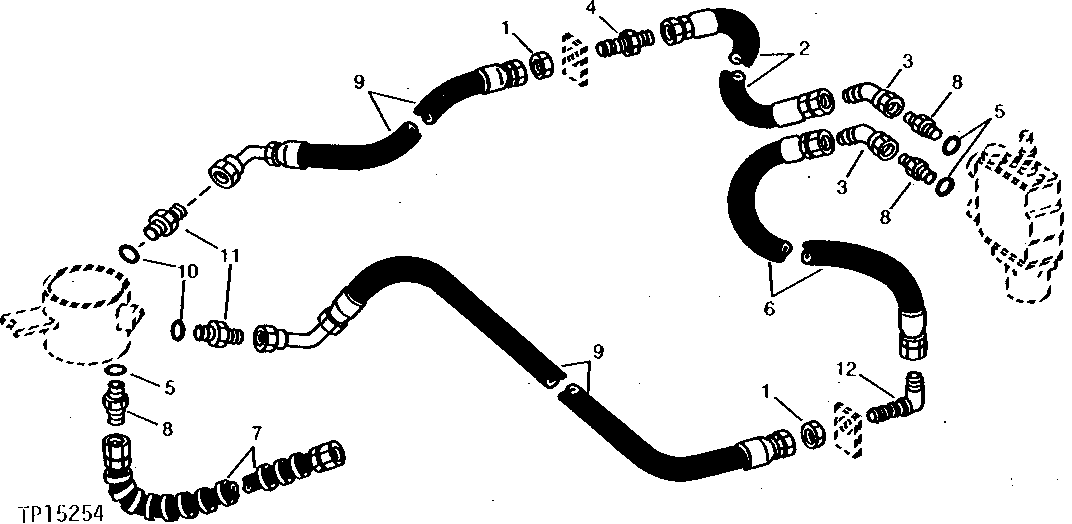

GRAPPLE HYDRAULIC OIL LINES (SINGLE FUNCTION BOOM) (MANUAL CONTROL VALVE) [03H08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27390	2	Nut	-
2	AT53370	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 045 MM (80-1/2") X 1-1/16"
3	R37145	2	Elbow Fitting	45°
4	R47876	1	Fitting	-
5	R26906	4	O-Ring	-
6	AE30500	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 769 MM (109") X 1-1/16"
7	AT74449	2	HYDRAULIC HOSE - FABRICATE	1-1/16" X 1 416 MM (55-3/4") X 1-1/16"
8	T38666	4	Fitting	-
9	AT75971	2	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 896 MM (114") X 1-1/16"
10	U12547	2	O-Ring	-
11	R27267	2	Fitting	-
12	T77333	1	Elbow Fitting	90°

GRAPPLE HYDRAULIC OIL LINES (SINGLE FUNCTION BOOM) (MANUAL CONTROL VALVE) [03H08]

Нет текстового описания
