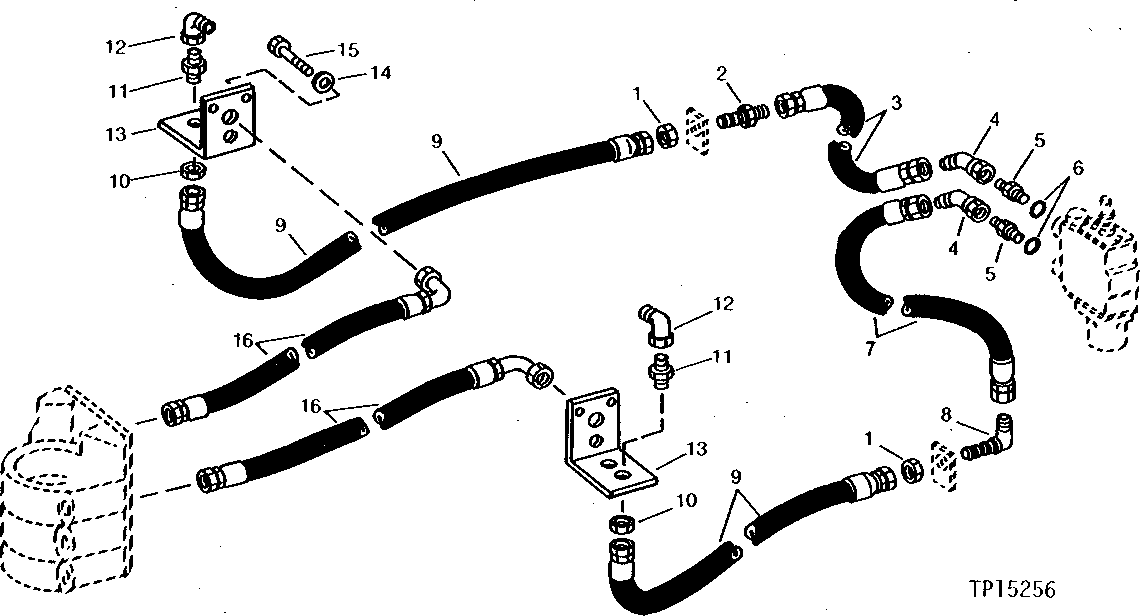

GRAPPLE HYDRAULIC OIL LINES (DUAL FUNCTION BOOM) (MANUAL CONTROL VALVE) [03H09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27390	2	Nut	-
2	R47876	1	Fitting	-
3	AT53370	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 045 MM (80-1/2") X 1-1/16"
4	R37145	2	Elbow Fitting	45°
5	T38666	2	Fitting	-
6	R26906	2	O-Ring	-
7	AE30500	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 769 MM (109") X 1-1/16"
8	T77333	1	Elbow Fitting	90°
9	AT43086	2	HYDRAULIC HOSE - FABRICATE	1-1/16" X 2 293 MM (90-1/4") X 1-1/16"
10	R27390	2	Nut	-
11	R47876	2	Fitting	-
12	AT28379	2	Fitting	-
13	T56894	2	BRACKET	-
14	R57696	4	Washer	-
15	19H2284	4	Cap Screw	3/8" X 7/8"
16	AT54809	2	HYDRAULIC HOSE	1-1/16" X 1 533 MM (60-1/4") X 1-1/16"

GRAPPLE HYDRAULIC OIL LINES (DUAL FUNCTION BOOM) (MANUAL CONTROL VALVE) [03H09]

Нет текстового описания
