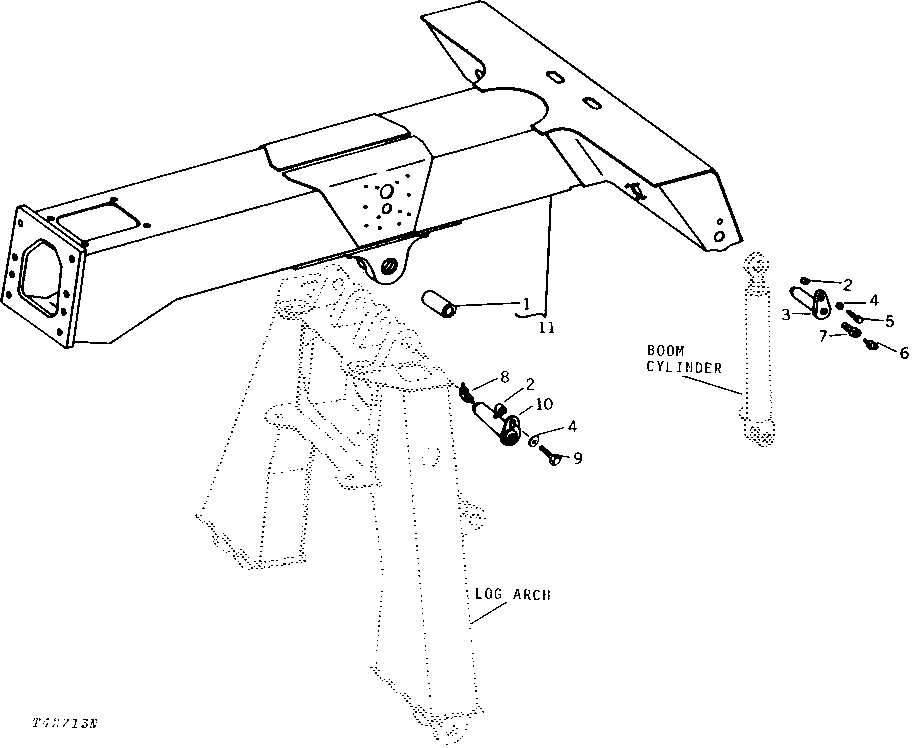

GRAPPLE BOOM (640 GRAPPLE SKIDDER) (DUAL FUNCTION BOOM) [03E25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T49362	2	BUSHING	-
2	U12856	4	BUSHING	PIVOT
3	AT41299	2	PIN FASTENER	(SUB AT54924)
3	AT54924	2	PIN FASTENER	-
4	E40151	4	Washer	-
5	19H2898	2	Cap Screw	HS, SAE 8, 1/2" X 1-1/4"
6	JD7797	2	Lubrication Fitting	STRAIGHT, 1/4"
7	U17362	2	BOLT	-
8	JD7847	2	Lubrication Fitting	45°, 1/8", (SUB FOR JD7763)
9	19H2993	2	Cap Screw	HS, SAE 8, 1/2" X 1-1/2"
10	AT40745	2	PIN FASTENER	-
11	AT40747	1	GRAPPLE BOOM	-

GRAPPLE BOOM (640 GRAPPLE SKIDDER) (DUAL FUNCTION BOOM) [03E25]

Нет текстового описания
