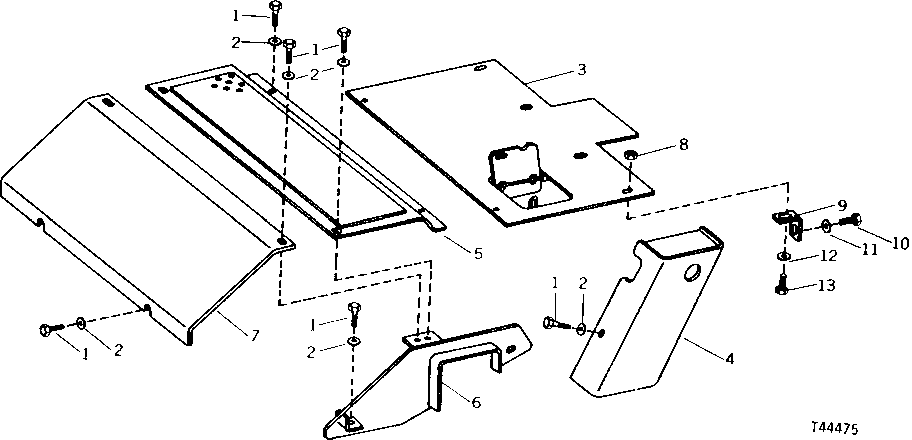

EQUIPMENT FRAME SHIELDING (JD640 GRAPPLE SKIDDER) (DUAL FUNCTION BOOM) [02H25]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2993	16	Cap Screw	1/2" X 1-1/2"
2	T29342	16	Washer	-
3	AT42780	1	COVER	-
4	AT42781	1	GUARD	-
4	AT42782	1	GUARD	-
5	AT42779	1	COVER	-
6	AT42776	1	SUPPORT	-
6	AT42777	1	SUPPORT	-
7	T43901	1	COVER	(SUB FOR AT42778)
8	14H812	2	NUT	3/8"
9	T49986	2	ANGLE	-
10	19H3472	2	Cap Screw	5/8" X 9-3/4"
11	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
12	R57696	2	Washer	(SUB FOR T27398)
13	19H2633	2	Cap Screw	3/8" X 1-1/2"

EQUIPMENT FRAME SHIELDING (JD640 GRAPPLE SKIDDER) (DUAL FUNCTION BOOM) [02H25]
