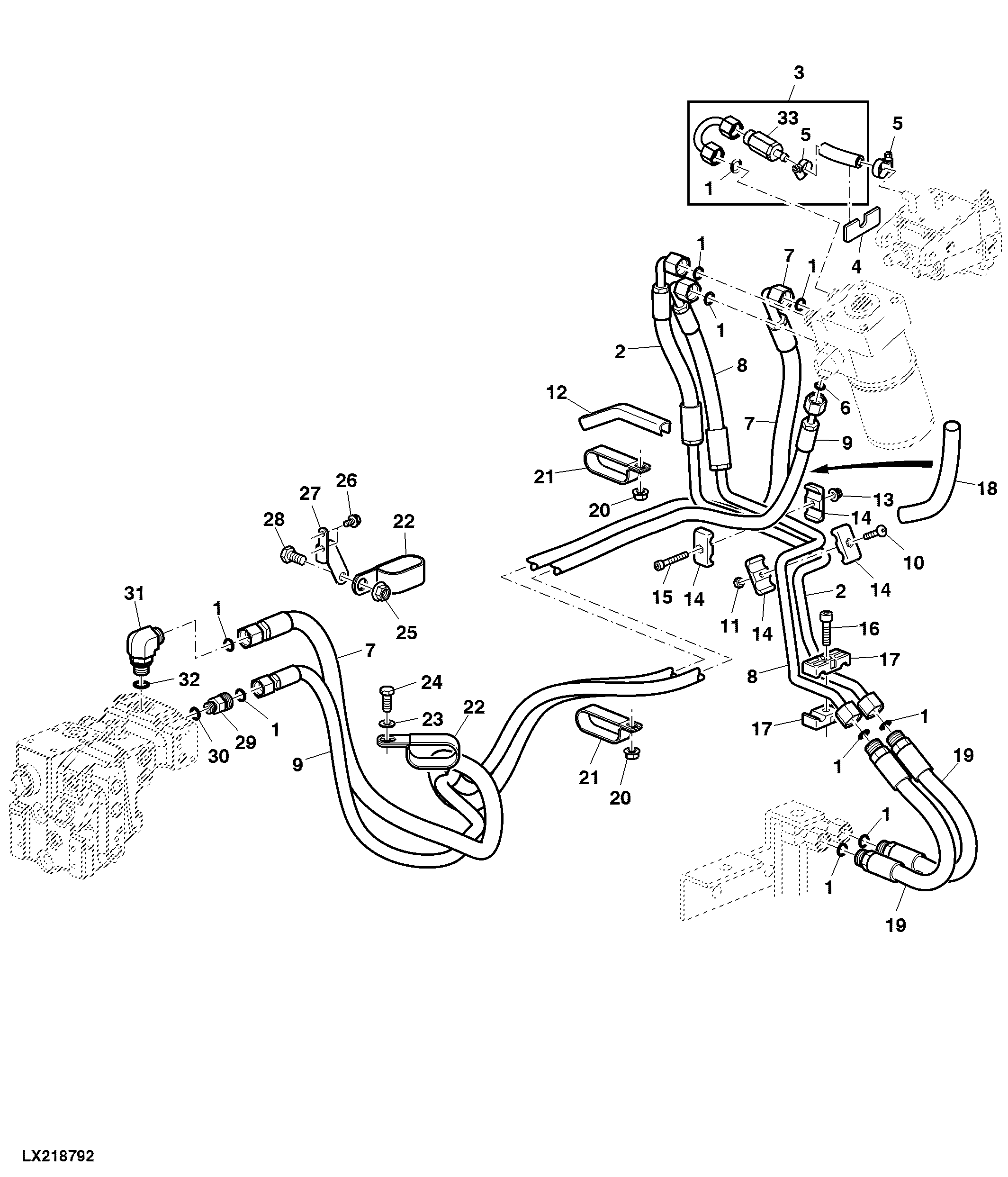

HYDROSTATIC STEERING, OIL LINES (OOS, LOW PROFILE) HYDRAULIC PUMP 28CM3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77857	1	O-Ring	-
2	AL179865	1	Oil Line	LH
3	AL175819	1	Valve	-
4	L113747	1	Pad	-
5	AL212943	2	Clamp	SUB FOR AL37489 APPL
6	T77613	1	O-Ring	-
7	AL177488	1	Hydraulic Hose	-
8	AL179864	1	Oil Line	RH
9	AL181181	1	Hydraulic Hose	-
10	19M9178	1	Screw	M6 X 30, (10.9)
11	14M7272	1	Nut	M6
12	L114339	1	Hose Guard	-
13	14M7397	2	Lock Nut	M6
14	L38284	4	Clamp	-
15	19M8925	2	Screw	M6 X 40
16	19M8947	1	Screw	M8 X 30
17	L101560	2	Clamp	-
18	L170884	1	Hose Guard	-
19	AL173556	2	Hydraulic Hose	-
20	14M7416	2	Flange Nut	M8
21	AL118382	2	Clamp	-
22	T149597	2	Clamp	-
23	24M7055	1	Washer	8.400 X 16 X 1.600 mm
24	19M7139	1	Cap Screw	M8 X 20
25	14M7296	1	Flange Nut	M10
26	19M7744	2	Cap Screw	M12 X 35
27	L172741	1	Retainer	-
28	19M7166	1	Cap Screw	M10 X 20
29	38H5009	1	Adapter Fitting	-
30	51M7041	1	O-Ring	11.300 X 2.200 mm
31	38H5017	1	Elbow Fitting	-
32	51M7043	1	O-Ring	15.300 X 2.200 mm
33	AL176574	1	Check Valve	-

HYDROSTATIC STEERING, OIL LINES (OOS, LOW PROFILE) HYDRAULIC PUMP 28CM3

Нет текстового описания
