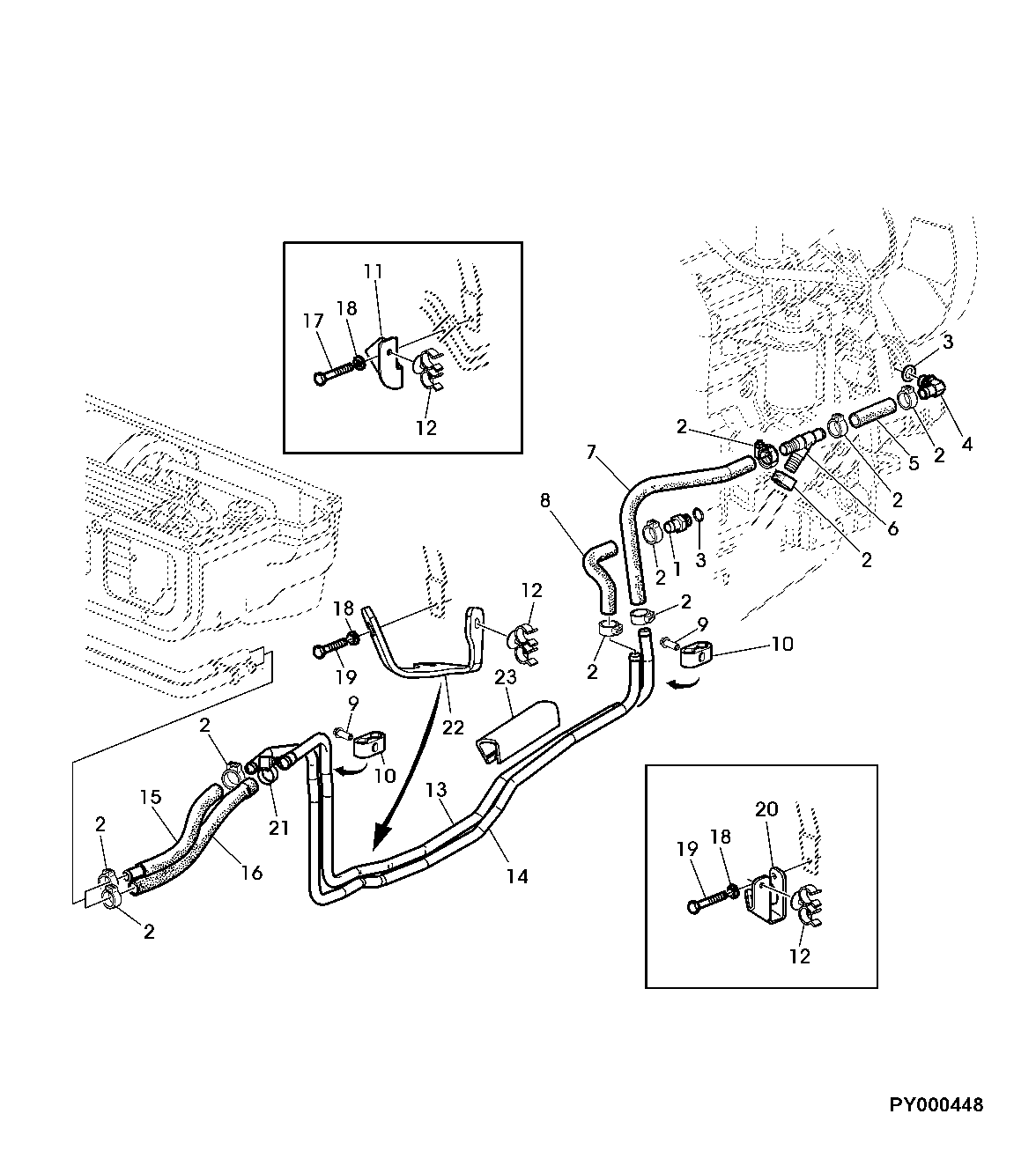

HEATING - LINES CONNECTIONS AT ENGINE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L155376	1	Fitting	-
2	AL162242	9	Clamp	ORDER AL208027; SUB FOR AL64588 APPL
2	AL208027	9	Clamp	-
3	51M7043	2	O-Ring	15.300 X 2.200 mm
4	AL116423	1	Fitting	-
5	L153075	1	Hose	-
6	L201442	1	Fitting	(SUB FOR L152387, L158529)
7	L155788	1	Hose	-
8	L154863	1	Hose	-
9	L154980	2	Cap	-
10	AL156814	2	Clamp	-
11	L154979	1	Bracket	-
12	AL157115	1	Clip	-
13	L155655	1	Line	-
13	L157167	1	Line	-
14	L155656	1	Line	-
14	L156687	1	Tube	-
15	AL156950	1	Hose	-
15	AL159875	1	Hose	-
16	L156718	1	Hose	(SUB FOR L155188)
17	19M2837	1	Cap Screw	M6 X 30
18	24M7054	1	Washer	6.400 X 12 X 1.600 mm
18	24M7095	1	Washer	8.400 X 15 X 1.600 mm
19	19M7560	1	Cap Screw	M6 X 16
19	19M7162	1	Cap Screw	M8 X 16
20	L156915	1	Bracket	-
20	L157955	1	Bracket	-
21	L204217	1	Clamp	ID = 27 mm, ORDER AL208028; SUB FOR AL64588 APPL; SUB FOR AL163902
21	AL208028	1	Clamp	ID = 27 mm
22	L168694	1	Bracket	-
23	L167602	1	Hose Guard	-

HEATING - LINES CONNECTIONS AT ENGINE
