Открытый узел

HEATING - HOSES AND BLOWER

HEATING - HOSES AND BLOWER

HEATING - HOSES AND BLOWER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

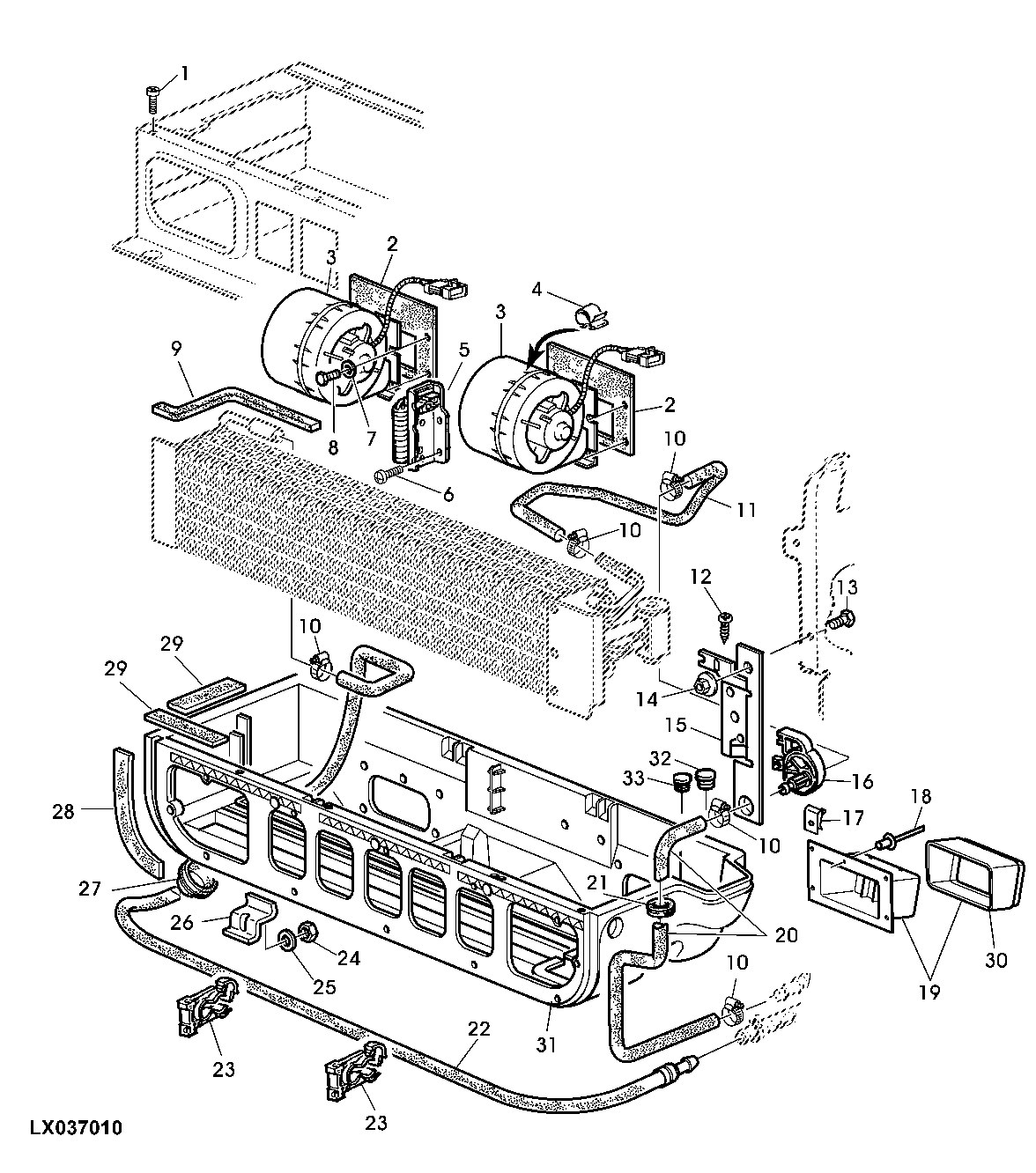

HEATING - HOSES AND BLOWER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L80023	17	Screw	-
2	L79884	2	Gasket	-
3	AL215704	2	Blower	SUB FOR AL214942, AL110881
4	L100406	1	Clamp	-
5	AL152449	1	Resistor Network	ORDER AL224589
5	AL224589	1	Resistor Network	-
6	37M7266	2	Screw	-
7	24M7139	8	Washer	6.400 X 18 X 1.600 mm
8	19M7286	8	Cap Screw	M6 X 25
9	L76254	1	Pad	-
10	AL80154	5	Clamp	-
11	L158673	1	Hose	(SUB FOR L113740)
12	37M7284	1	Screw	-
13	19M7162	1	Cap Screw	M8 X 16
14	14M7416	1	Flange Nut	M8
15	L102597	1	Bracket	-
16	AL75973	1	Thermostatic Control Valve	ORDER AL222640
16	AL222640	1	Thermostatic Control Valve	-
17	L102357	8	Nut	-
18	L78561	2	Rivet	-
19	AL157452	2	Air Duct	(SUB FOR L79005)
20	L102598	1	Hose	-
21	L79919	1	Grommet	-
22	AL116188	1	Hose	-
23	L112280	2	Clamp	-
24	14M7166	2	Lock Nut	M8
25	24M7298	2	Washer	8.400 X 25 X 2 mm
26	L155541	2	Bracket	(SUB FOR L111610)
27	L112548	1	Grommet	-
28	-	1	Part 30	REAR (MF L165436)
29	L59796	1	Weatherstrip	UP
30	L155292	2	Insulator	-
31	AL225978	1	Case	SUB FOR AL116502
32	99M7049	1	Plug	31 mm (1-7/32")
33	L76792	1	Plug	24 mm (15/16")
..	L165436	1	Weatherstrip	LGTH = 13000 mm (511-13/16")
