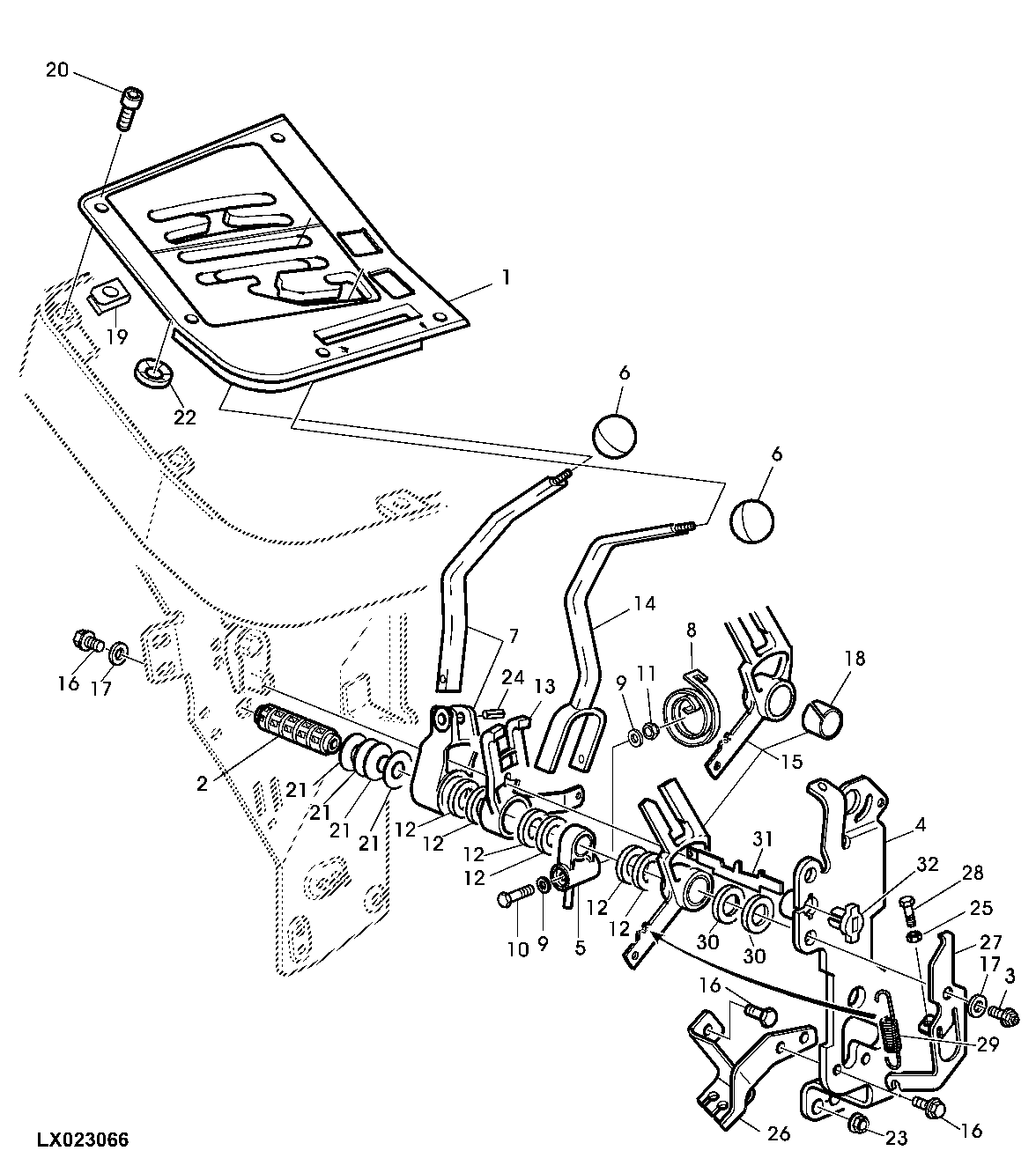

GEAR SHIFT COMPONENTS, POWRQUAD WITH REVERSER CONTROL AT SHIFT CONSOLE (ORCHARD TRACTORS)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL110722	1	Panel	-
2	L114032	1	Pin Fastener	-
3	AL119584	1	Screw	-
4	AL119445	1	Bracket	-
5	AL110860	1	Support	INCL KEY 18
6	AL114059	2	Knob	-
7	AL150510	1	Lever	-
8	L112041	1	Spring	-
9	L79335	2	Washer	-
10	19M8403	1	Cap Screw	M8 X 75, (10.9)
11	14M7166	1	Lock Nut	M8
12	L111165	6	Washer	-
13	AL150844	1	Quadrant	INCL KEY 18
14	AL113413	1	Shifter Rod	-
15	AL150845	1	Quadrant	INCL KEY 18
16	19M7865	4	Screw	M8 X 16, (10.9)
17	24M7024	1	Washer	9 X 28 X 3 mm
18	R198159	1	Bushing	SUB FOR L77978
19	AL115814	5	Nut	-
20	L115292	5	Bolt	-
21	L112469	4	Shim	-
22	L111878	4	Nut	-
23	14M7416	2	Flange Nut	M8
24	34M7172	1	Spring Pin	6 X 30 mm
25	14M7272	1	Nut	M6
26	AL110543	1	Holder	-
27	AL113247	1	Bracket	-
28	19M7160	1	Cap Screw	M6 X 30
29	L102451	1	Extension Spring	-
30	L111988	1	Washer	TK= 1.0MM (3/64")
30	L111987	1	Washer	TK= 1.5MM (1/16")
30	L77963	1	Washer	TK= 2.0MM (5/64")
31	L115395	1	Cam	-
32	L116261	1	Bushing	-

GEAR SHIFT COMPONENTS, POWRQUAD WITH REVERSER CONTROL AT SHIFT CONSOLE (ORCHARD TRACTORS)
