2-POST ROLL GARD, SUSPENSION FOR PLATFORM (STANDARD VERSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL155429	1	Roll-Gard	-
2	L113529	8	Screw	-
3	24M7051	8	Washer	21 X 37 X 3 mm
4	19M7493	2	Cap Screw	M12 X 40, (10.9)
5	24M7047	2	Washer	13 X 24 X 2.500 mm
6	AL155424	2	Bracket	-
7	24M7053	4	Washer	17 X 30 X 3 mm
8	19M8029	3	Cap Screw	M16 X 30, (10.9)
8	19M7283	1	Cap Screw	M16 X 35, LH
9	14M7299	2	Flange Nut	M12
10	99M7106	6	Plug	-
11	19M8122	4	Cap Screw	M12 X 85, (10.9)
12	24M7047	4	Washer	13 X 24 X 2.500 mm
13	24M7102	1	Washer	13.500 X 44 X 4 mm
14	14M7168	4	Lock Nut	M12
15	L101896	1	Pin Fastener	-
16	14M7265	2	Lock Nut	M5
17	19M7502	2	Cap Screw	M5 X 25
18	AL82913	1	Holder	-
19	AL66195	2	Pin Fastener	-
20	40M7010	4	Snap Ring	-
21	24M7051	4	Washer	21 X 37 X 3 mm
22	L62377	2	Pin Fastener	-
23	AL83021	2	Eyebolt	-
24	19M7827	4	Screw	M16 X 80, (10.9)
..	AL119439	1	Roll-Gard	FI

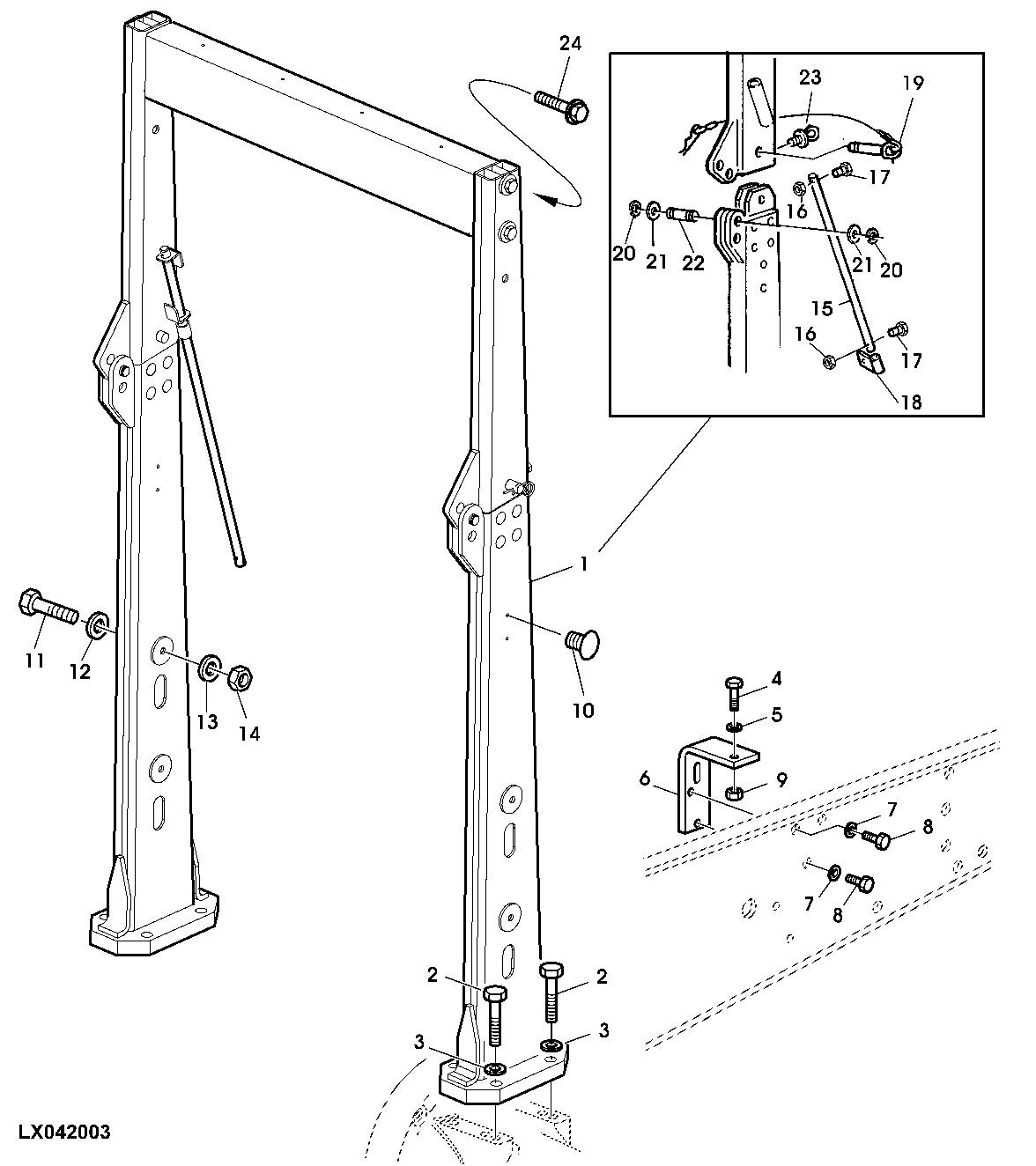

2-POST ROLL GARD, SUSPENSION FOR PLATFORM (STANDARD VERSION)

Нет текстового описания
