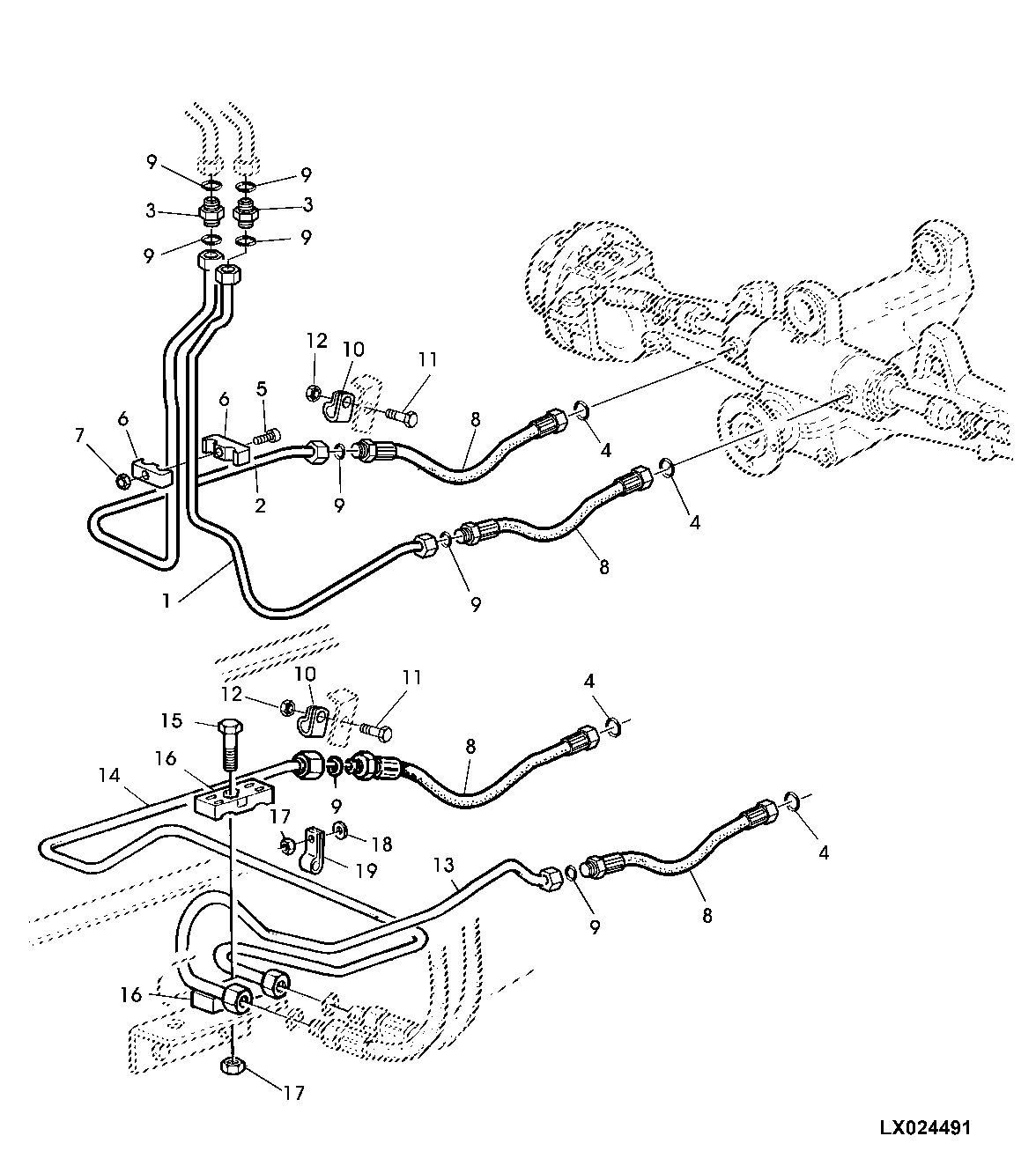

STEERING OIL LINES WITH MFWD (2-POST ROLL GUARD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL111249	1	Oil Line	(2-POST ROLL GARD LOW PROFILE) RH (SYNCROPLUS)
1	AL81884	1	Oil Line	(2-POST ROLL GARD LOW PROFILE) RH (POWRQUAD)
2	AL81916	1	Oil Line	(2-POST ROLL GARD LOW PROFILE) LH (POWRQUAD)
2	AL111250	1	Oil Line	(2-POST ROLL GARD LOW PROFILE) LH (SYNCROPLUS)
3	38H5128	2	Union Fitting	(2-POST ROLL GARD LOW PROFILE)
4	51M7042	2	O-Ring	13.300 X 2.200 mm
5	19M7603	1	Screw	(2-POST ROLL GARD LOW PROFILE) M6 X 20
6	L38284	2	Clamp	(2-POST ROLL GARD LOW PROFILE)
7	14M7272	1	Nut	(2-POST ROLL GARD LOW PROFILE) M6
8	AL161162	2	Hydraulic Hose	(SUB FOR AL83130)
9	T77857	6	O-Ring	-
10	T70659	2	Clamp	-
11	19M7167	2	Cap Screw	M10 X 25
12	14M7274	2	Nut	M10
13	AL116713	1	Oil Line	(2-POST ROLL GARD STANDARD VERSION) (SUB FOR AL81649)
14	AL81650	1	Oil Line	(2-POST ROLL GARD STANDARD VERSION)
15	19M7298	1	Cap Screw	(2-POST ROLL GARD STANDARD VERSION) M8 X 35
16	L101560	2	Clamp	(2-POST ROLL GARD STANDARD VERSION)
17	14M7273	2	Nut	(2-POST ROLL GARD STANDARD VERSION) M8
18	24M7095	1	Washer	(2-POST ROLL GARD STANDARD VERSION) 8.400 X 15 X 1.600 mm
19	H75541	1	Clamp	(2-POST ROLL GARD STANDARD VERSION)

STEERING OIL LINES WITH MFWD (2-POST ROLL GUARD)
