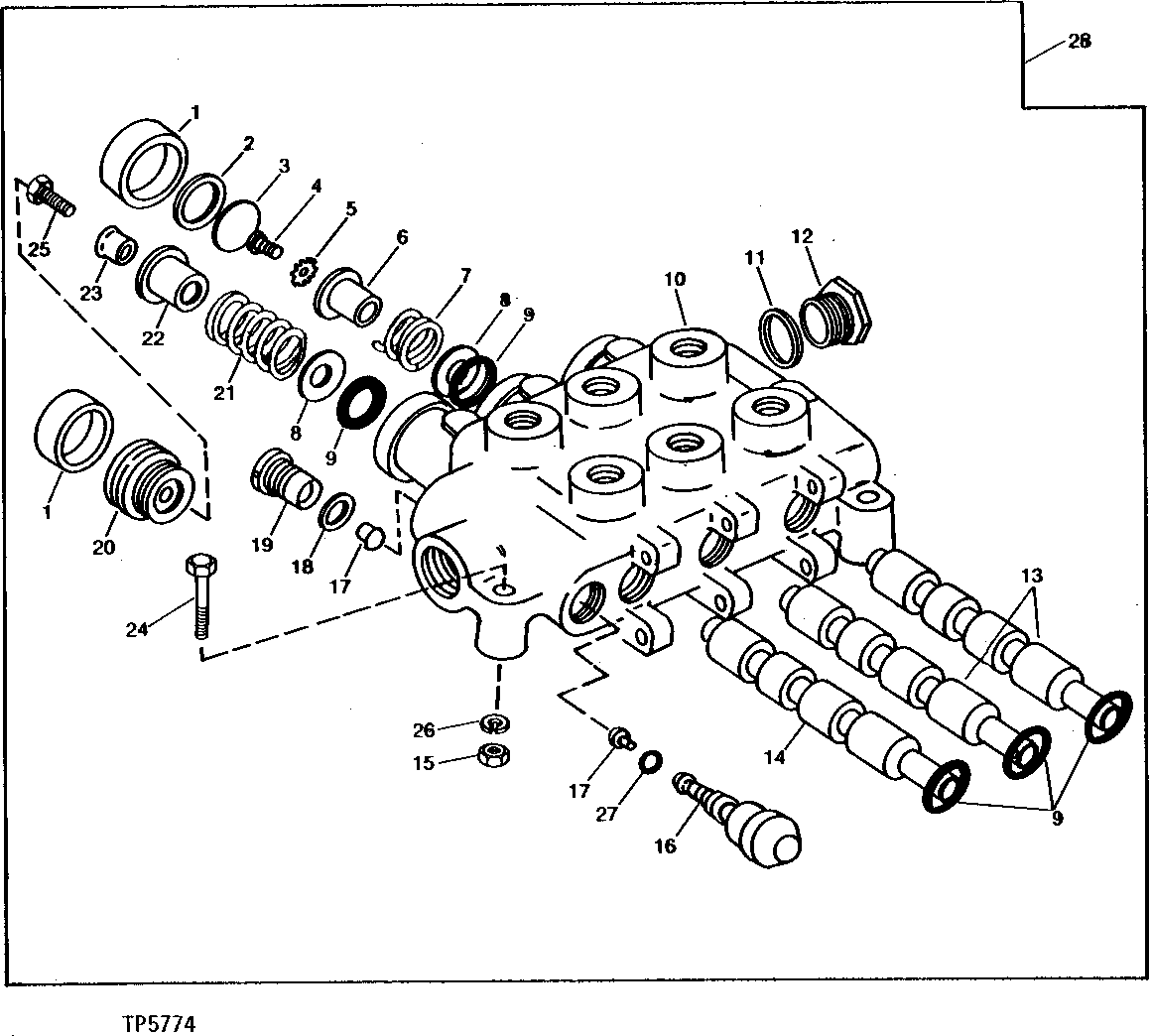

REPLACEMENT CONTROL VALVE (THREE-SPOOL) (JD350-B CRAWLER) [A22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T10639	3	CAP	RUBBER
2	H35226	2	Snap Ring	(SUB FOR U11027)
3	T10632	2	CAP	STOP
4	12H1310	2	12H1310	1/4" X 1/2"
5	T10662	2	WASHER	-
6	W19896	2	LOCKING COLLAR	(SUB FOR T10631)
7	T10633	1	Spring	CENTERING, REGULAR, FOR TILT SPOOL
7	U12892	1	SPRING	CENTERING, REGULAR, FOR ANGLING SPOOL
8	T10642	3	WASHER	-
9	T28004	6	O-Ring	QUAD
10	-	1	Part 11	(SUB AT36527)
11	W16399	1	WASHER	-
12	T30693	1	FITTING PLUG	-
13	-	1	Part 14	(SUB AT36527)
14	-	1	Part 15	(SUB AT36527)
15	14H812	3	NUT	3/8"
16	T43440	1	VALVE	-
17	U13616	2	Pressure Relief Valve	(A)
18	32246	1	O-Ring	(A) (SUB FOR T12048)
19	U13613	1	PLUG	(A)
20	AT30675	1	DETENT	SEGMENT
21	U13360	1	SPRING	-
22	T10645	1	ROUND RETAINER	FLOAT SPRING
23	T33722	1	PLUNGER	PLUNGER
24	19H3031	3	Cap Screw	3/8" X 2-1/2"
25	T33723	1	BOLT	-
26	12H304	3	Lock Washer	3/8"
27	U15242	1	O-RING	-
28	AT71452	1	SPOOL VALVE	(LESS MTG. PARTS)
..	AT55838	1	KIT	CHECK PLUG

REPLACEMENT CONTROL VALVE (THREE-SPOOL) (JD350-B CRAWLER) [A22]
