Открытый узел

SIDE PANEL, LEFT SAND

SIDE PANEL, LEFT SAND

SIDE PANEL, LEFT SAND

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

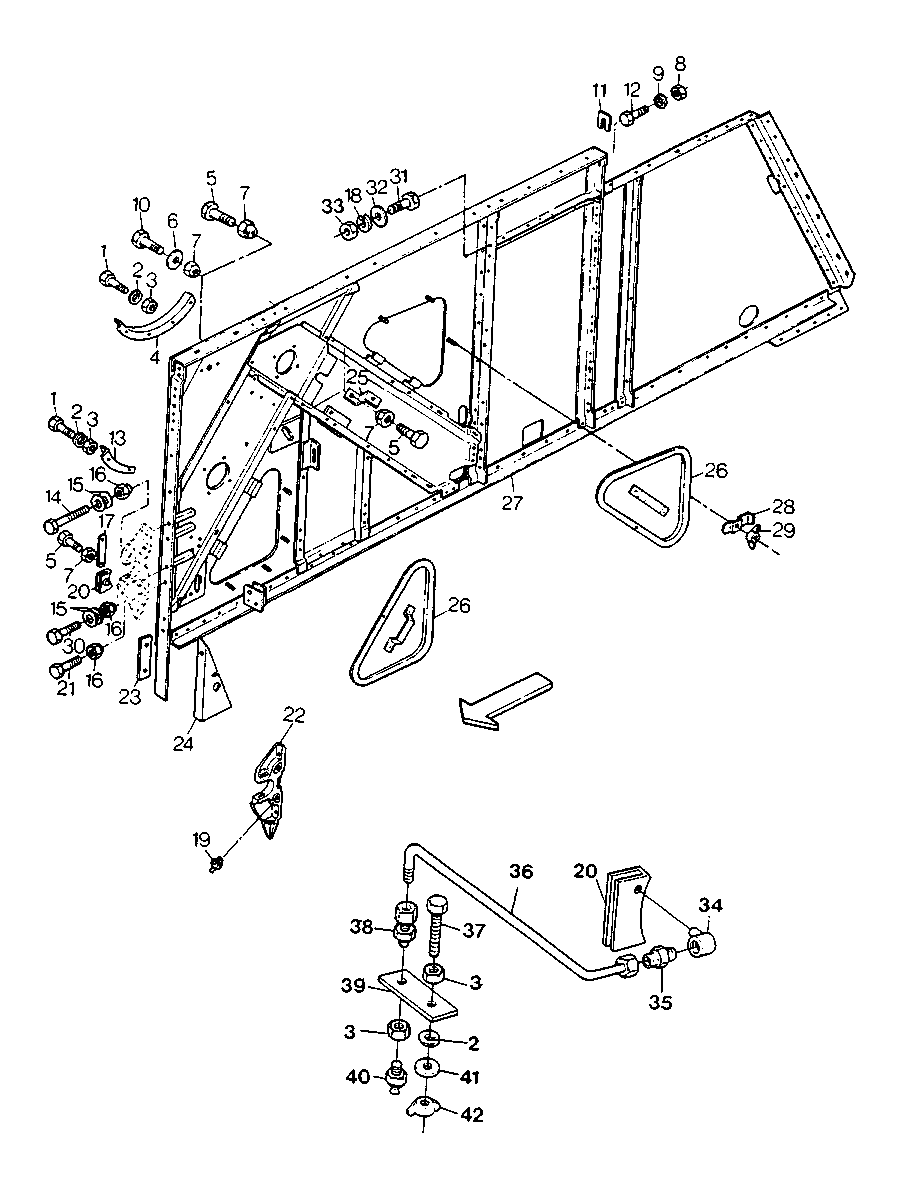

SIDE PANEL, LEFT SAND

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7560	1	Cap Screw	M6X16
2	12M7006	1	Lock Washer	6MM
3	14M7027	1	NUT	M6
4	Z20913	1	STRIPPER	-
5	19M7166	1	Cap Screw	M10X20
6	24M7040	1	Washer	11X21X2MM
7	14M7167	1	Lock Nut	M10
8	14M7140	1	Nut	M10
9	12M7066	1	Lock Washer	10MM
10	19M7167	1	Cap Screw	M10X25
11	Z30298	1	Shim	-
12	19M7168	1	Cap Screw	M10X30
13	Z20912	1	DEFLECTOR	-
14	19M7639	1	Cap Screw	M16X180
15	CQ04844	1	Washer	16,5X40MM
16	14M7170	1	Lock Nut	M16
17	CQ16238	1	Strap	-
18	12M7065	1	Lock Washer	8MM
19	58M5575	1	Lubrication Fitting	M10
20	CQ11891	1	Support	-
21	19M7397	1	Cap Screw	M16X50
22	CQ21519	1	Support	-
23	Z33827	1	Strap	-
24	CQ22214	1	Reinforcement	-
25	S04964	1	Support	-
26	DQ13709	2	Window	-
27	DQ17509	1	GRADLE	-
28	Z20367	7	Clamp	-
29	14M7020	1	Wing Nut	M8
30	19M7500	1	Cap Screw	M16X170
31	19M7288	1	Cap Screw	M8X30
32	24M7026	1	Washer	9X17X1,6MM
33	14M7029	1	Nut	M8
34	CQ21533	1	Pipe Plug	-
35	CQ10022	1	Fitting	-
36	DQ24744	1	Line	-
37	19M7286	1	Cap Screw	M6X25
38	DQ10015	1	Union Fitting	-
39	CQ24733	1	Strap	-
40	58M5574	1	Lubrication Fitting	M8
41	24M7088	1	Washer	6,6X12,5MM
42	14M7019	1	Wing Nut	M6
-	CQ14116	1	SUPPORT	-
-	Z22027	1	Strap	-
-	CQ21517	1	Support	-
-	Z23954	1	Washer	-
