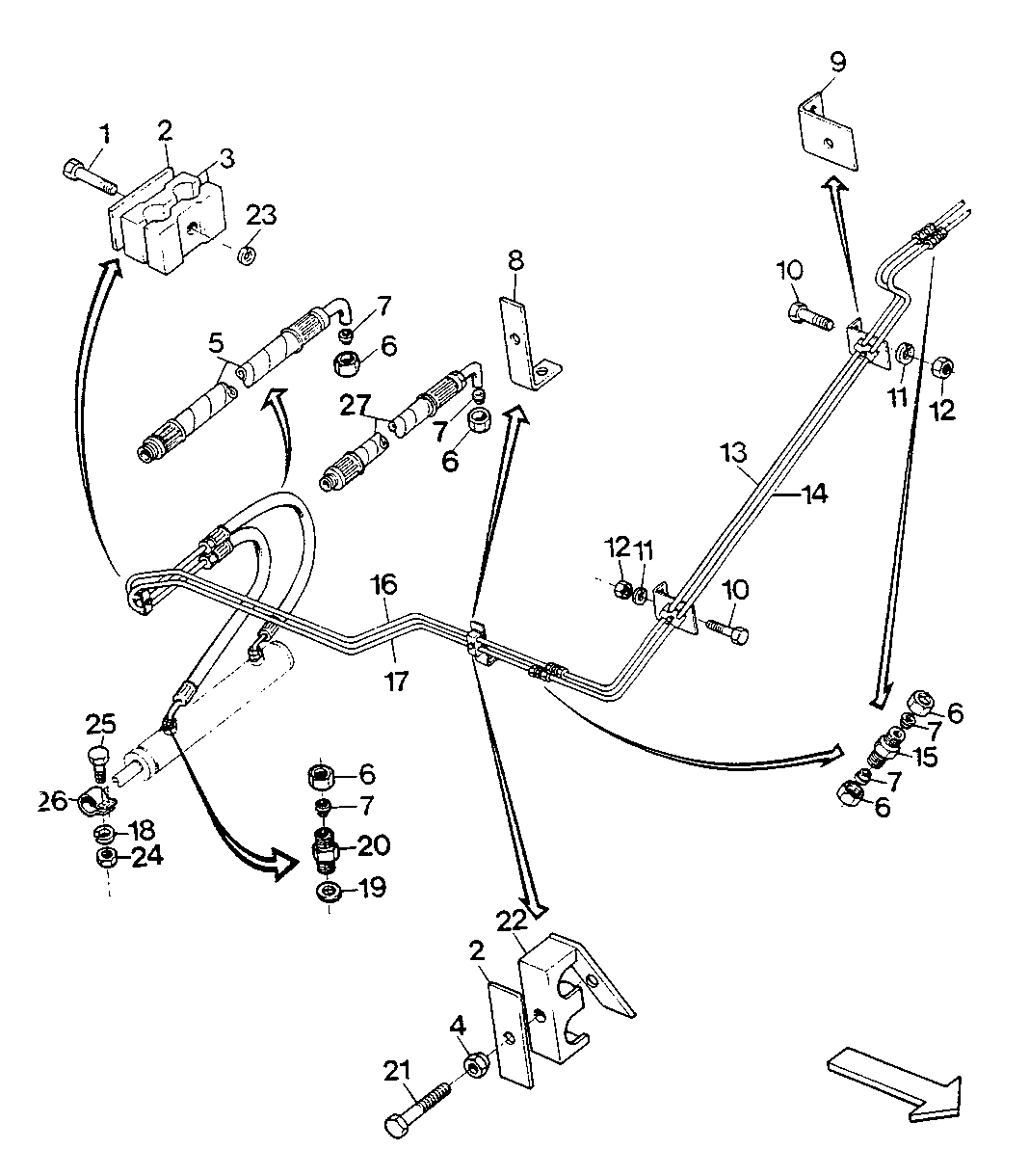

HYDRAULIC LINES - STEERING (REAR PART)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7299	1	Cap Screw	M6X45
2	CQ03799	5	STRAP	-
3	DQ03962	1	Clamp	-
4	14M7165	1	Lock Nut	M6
5	DQ16990	2	HOSE	INC 6 E 7
6	S01146	1	Tube Nut	-
7	S01391	1	Sleeve Fitting	-
8	CQ16146	1	Angle	-
9	CQ02133	2	Angle	-
10	19M7139	1	Cap Screw	M8X20
11	12M7065	1	Lock Washer	8MM
12	14M7029	1	Nut	M8
13	DQ21935	1	PIPE	12MM
14	DQ21936	1	PIPE	0 12MM
15	DQ03950	2	FITTING	INC 6 E 7
16	DQ25665	1	TUBE	INC 6,7
17	DQ25666	1	TUBE	INC 6,7
18	12M7066	1	Lock Washer	10MM
19	S06100	2	Washer	-
20	AS01103	1	FITTING	INC 6 E 7
21	19M7318	1	Screw	M6X30
22	CQ03812	4	Clamp	-
23	12M7006	1	Lock Washer	6MM
24	14M7140	1	Nut	M10
25	19M7169	1	Cap Screw	M10X35
26	DQ02006	1	RING	-
27	DQ16990	1	HOSE	INC 6 E 7
-	DQ07776	1	Hose	INC6E7 C/EIXO TRAS 2,80M

HYDRAULIC LINES - STEERING (REAR PART)

Нет текстового описания
