HYDRAULIC LINES - CUTTING PLATFORM LIFT CYLINDRESS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DQ19131	1	PIPE	0 12MM C/ CAAC INC 2 E 3
2	S01146	1	Tube Nut	-
3	S01391	1	Sleeve Fitting	-
4	DQ03950	1	FITTING	C/ CAAC INC 2 E 3
5	DQ19089	1	PIPE	S/ CAAC INC 2 E 3
6	AS01103	1	FITTING	S/ CAAC
7	S06100	1	Washer	-
8	DQ00382	1	Pressure Relief Valve	S/ CAAC
9	DQ17430	1	PIPE	INC 2 E 3
10	CQ17023	1	Support	-
11	19M7318	1	Screw	M6X30
12	14M7165	1	Lock Nut	M6
13	CQ03812	1	Clamp	-
14	CQ03799	1	STRAP	-
15	19M7557	1	Cap Screw	M10X16
16	12M7066	1	Lock Washer	10MM
17	14M7140	1	Nut	M10
18	CQ15483	1	Angle	-
19	CQ03960	1	STRAP	-
20	CQ03781	1	Clamp	-
21	19M7299	1	Cap Screw	M6X45
22	19M7167	1	Cap Screw	M10X25
23	24M7040	1	Washer	11X21X2MM
24	DQ08202	1	PIPE	0 12MM
25	AS01113	1	FITTING	INC 26 E 27
26	S01391	1	Sleeve Fitting	-
27	S01146	1	Tube Nut	-
28	CQ09421	1	PLUG	SOM PC 14' E 16' PM 3/4L
29	DQ17410	1	PIPE	0 12MM
30	DQ07655	1	FITTING	INC 26 E 27
31	AS01114	1	FITTING	INC 26 E 27
32	CQ01207	1	WASHER	-
33	DQ07834	1	PIPE	0 12MM INC 26 E 27
34	DQ17411	1	PIPE	0 12MM INC 26 E 27
35	AS01103	1	FITTING	-
36	SG110.01	1	ACCUMULATOR	-
37	FA039.01	1	NUT	-
38	DQ16990	2	HOSE	SOM PC 14' E 16' PM 3/4L
39	19M7177	1	Cap Screw	M6X35
40	CQ03819	1	Clamp	-
-	DQ17412	1	PIPE	0 12MM
-	DQ16990	3	HOSE	SOM PC 19' PM SL E GL
-	AS01113	2	FITTING	INC 26 E 27
-	DQ08202	2	PIPE	0 12MM

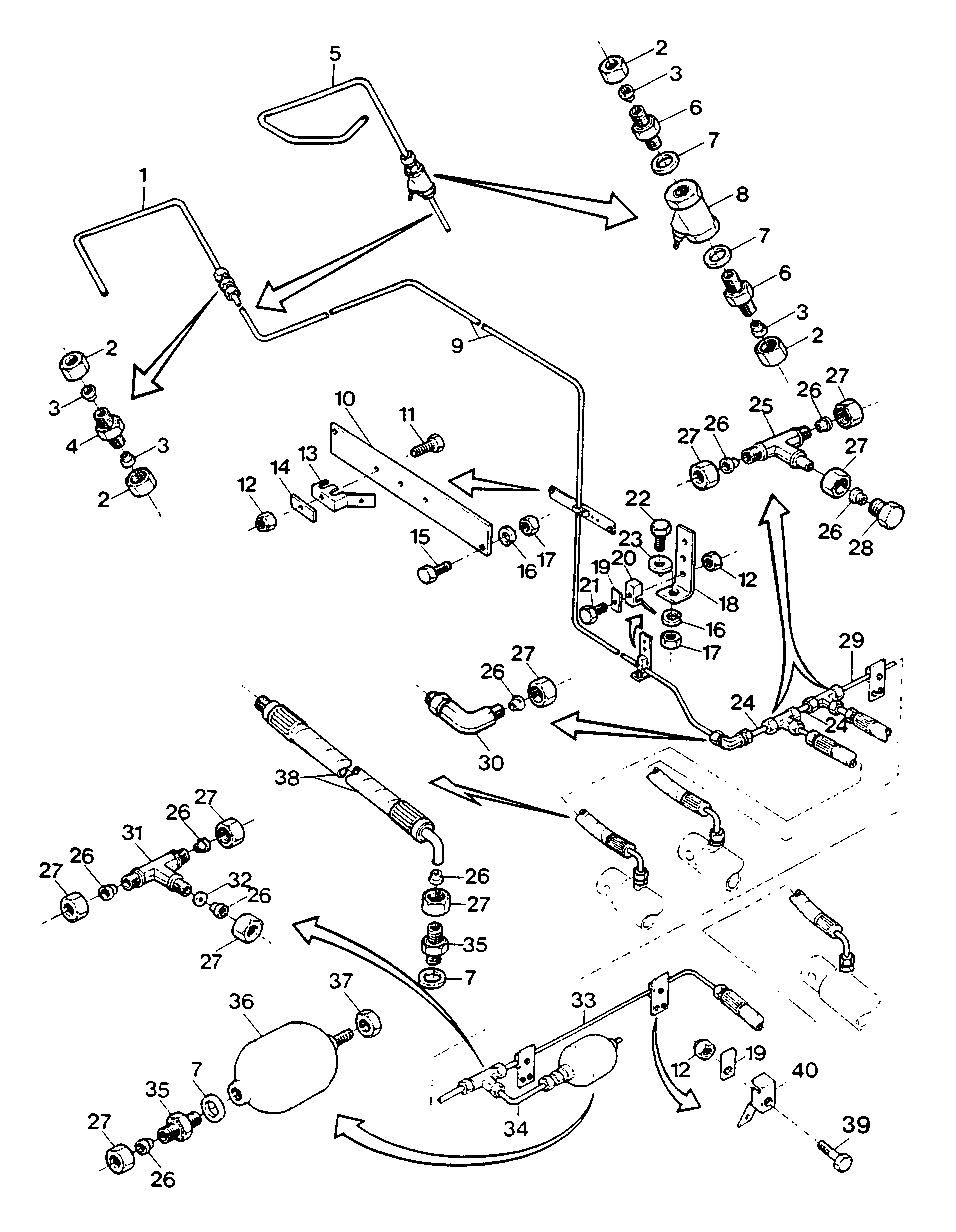

HYDRAULIC LINES - CUTTING PLATFORM LIFT CYLINDRESS
