CUTTING PLATFORMA - DRIVE SHAFT (W/MASTER PLAT.)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7140	1	Nut	M10
2	24M7178	1	Washer	10,5X30MM
3	CQ17301	1	SUPPORT	-
4	CQ18963	1	SPACER	-
5	CQ18962	1	IDLER	-
6	DQ17320	1	CHAIN	-
7	13P1015	1	Ball Bearing	-
8	40M1865	1	Snap Ring	52X2MM
9	19M7156	1	Cap Screw	M10X60
10	03M7017	1	Bolt	M10X25
11	24M7040	1	Washer	11X21X2MM
12	12M7066	1	Lock Washer	10MM
13	19M7158	1	Cap Screw	M12X45
14	CQ17179	1	SUPPORT L.H.	-
15	Z35482	6	Spacer	-
16	CQ01258	4	Pressed Flanged Housing	-
17	DQ00651	2	Ball Bearing	-
18	24M7038	1	Washer	14X24MM
19	14M7168	1	Lock Nut	M12
20	19M7167	1	Cap Screw	M10X25
21	DQ17484	1	HUB	-
22	CQ04302	1	Chain Sprocket	Z 22
23	CQ17029	1	SHAFT	-
24	49M7014	1	Shaft Key	12X8X50MM
25	AL14211	1	CHAIN LINK	-

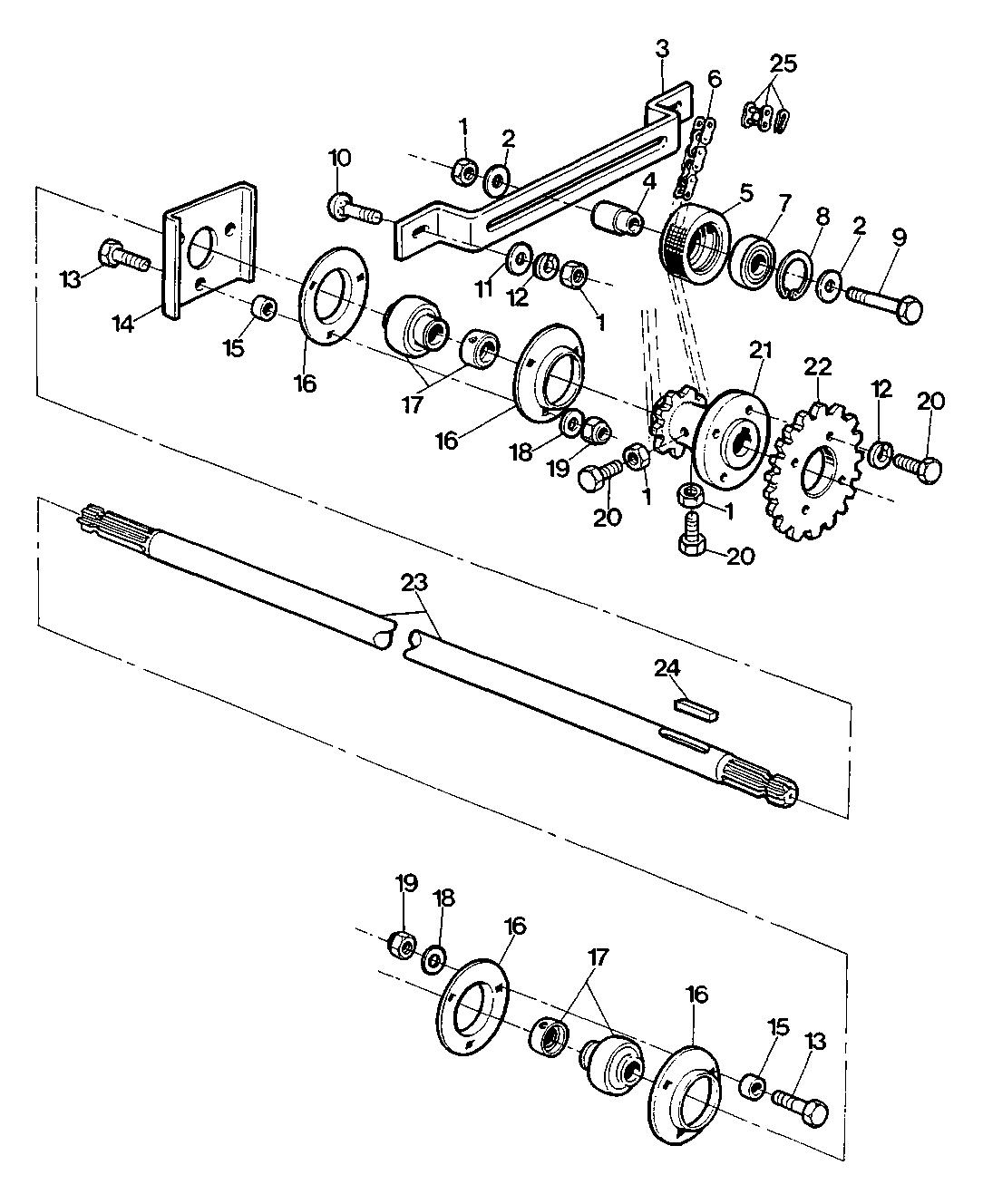

CUTTING PLATFORMA - DRIVE SHAFT (W/MASTER PLAT.)
