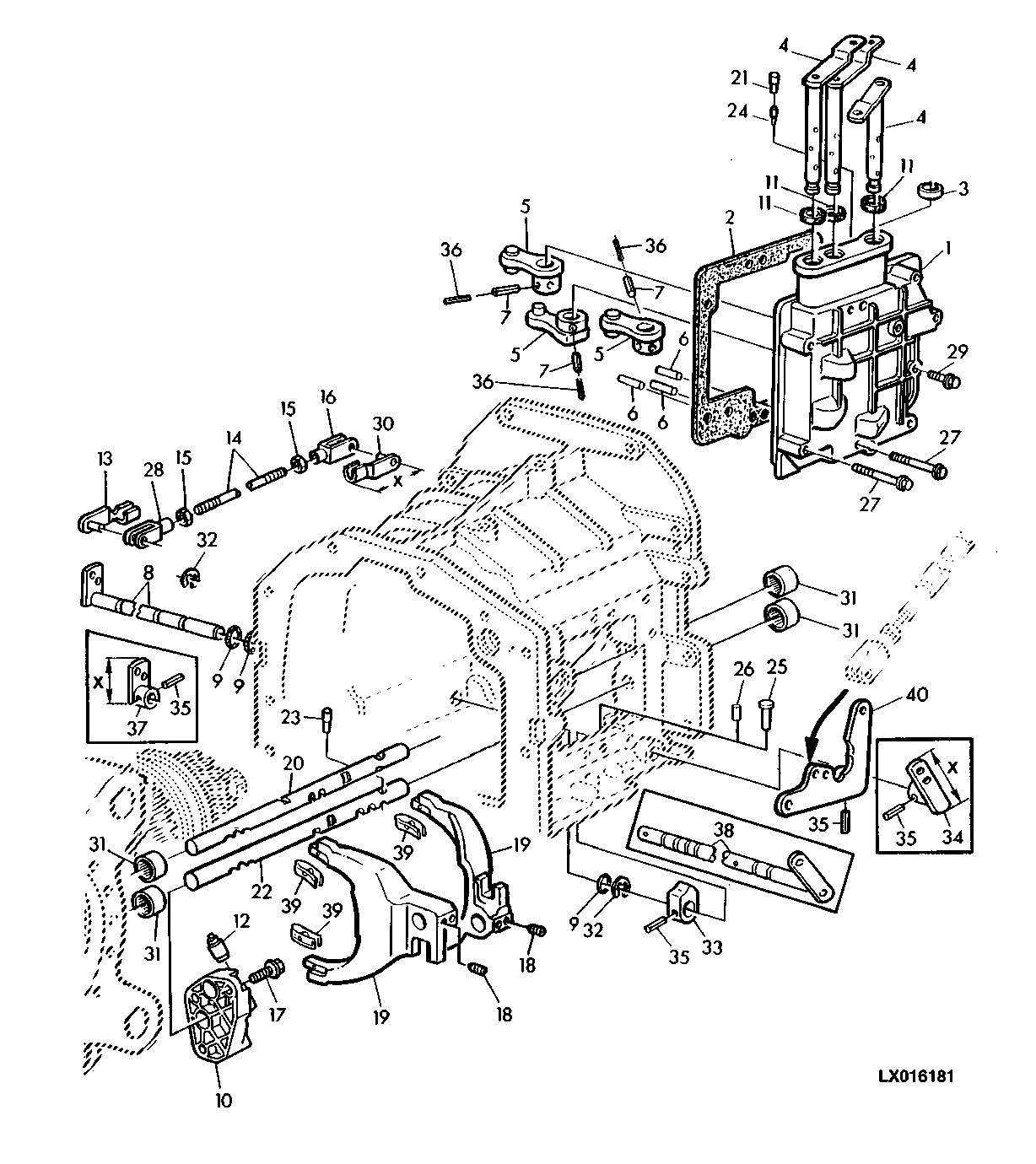

POWRQUAD CON MANDO MECANICO DEL INVERSOR

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L101207	1	Cover	(SUB FOR L76182)
2	L76234	1	Gasket	-
3	30M7024	1	Plug	-
4	AL81250	1	Shaft	-
5	AL80836	1	Lever	-
6	44M7111	1	Dowel Pin	-
7	34M7225	1	Spring Pin	-
8	AL114408	1	Shaft	(SUB FOR AL110573)
9	L53813	1	O-Ring	-
10	L110335	1	Housing	-
11	L116320	1	Seal	-
12	AL82118	2	Arrestor	-
13	45M7080	1	Spring Locking Pin	-
14	L101205	1	Rod	LGTH=254MM (10" (SUB FOR L78096)
15	14M7009	2	Nut	M6
16	L80051	1	Yoke	-
17	19M7867	3	Screw	M8X25
18	L33332	4	Set Screw	-
19	L76183	2	Shifter	(ORD L111048 (2) L113217)
20	L76225	1	Shifter Rod	-
21	L76229	1	Pin Fastener	-
22	L76224	1	Shifter Rod	16 MARCHAS
23	L77271	1	Pin Fastener	-
24	L79132	1	Pin Fastener	-
25	L79133	1	Pin Fastener	-
26	L76230	1	Pin Fastener	-
27	19M7800	1	Screw	M8X50
28	L80052	1	Yoke	-
29	19M7866	1	Screw	M8X20
30	45M7101	1	Spring Locking Pin	-
31	JD10508	4	Bearing	-
32	40M7068	2	Snap Ring	-
33	L76231	1	Washer	-
34	AL112626	1	Lever	-
35	34M6994	1	Spring Pin	-
36	34M7032	1	Spring Pin	5X28MM
37	AL81158	1	Lever	-
38	AL75972	1	Shaft	-
39	L113217	4	Clip	(SUB FOR L111830)
40	AL114326	1	Lever	-
-	45M7080	1	Spring Locking Pin	-
-	L78755	1	Pin Fastener	-
-	L79803	1	Shifter Rod	16 MARCHAS, CREEPER
-	AL81449	1	Shaft	-
-	L80052	1	Yoke	-
-	L111048	2	Shifter	-
