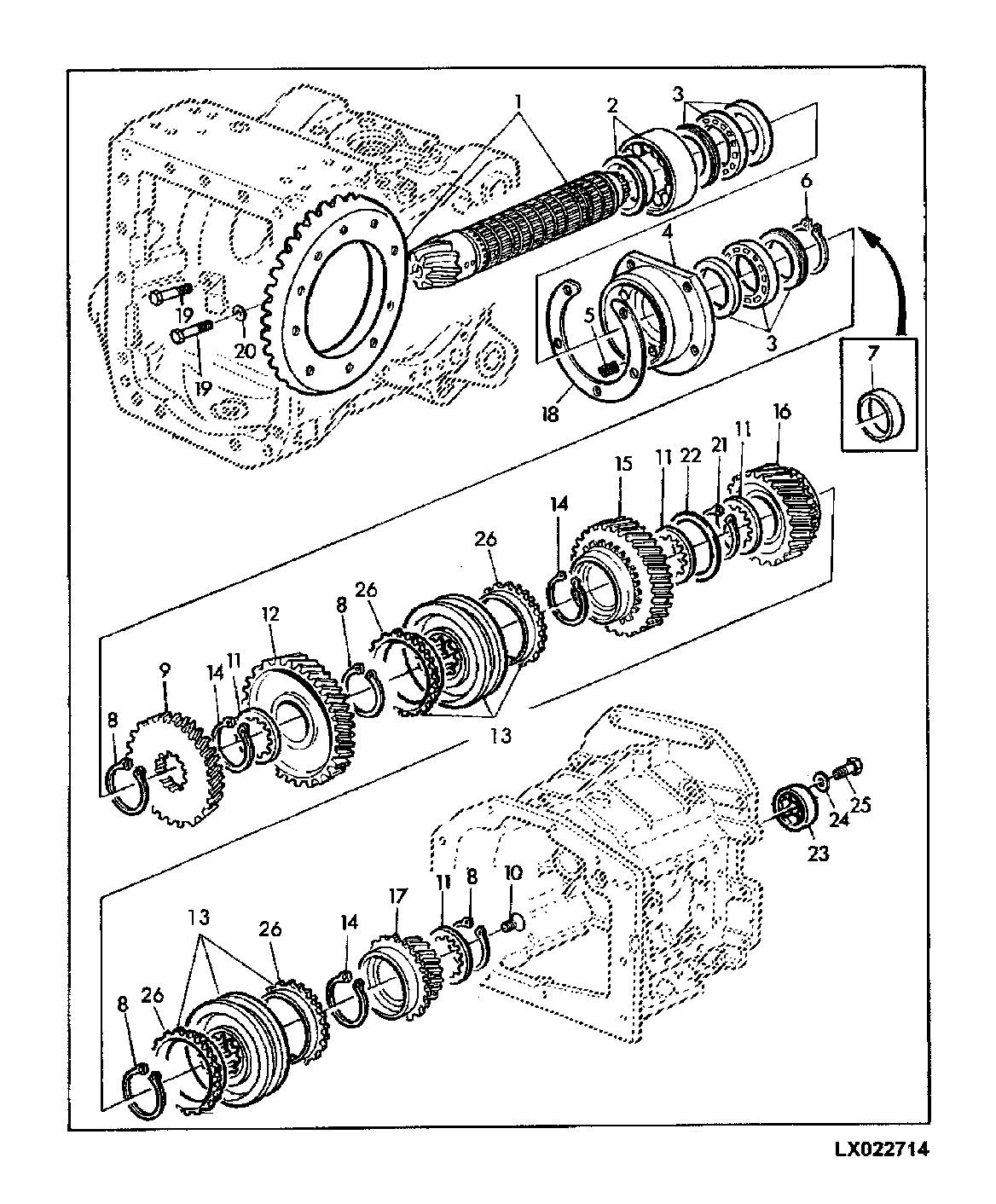

EIXO DE SAIDA DO DIFERENCIAL, CAMBIO DE GRUPOS (SYNCROPLUS E POWRQUAD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL81493	1	Bevel Gear Drive	Z=9/53 SUB AL110319
2	AL113714	1	Cylindrical Roller Bearing	-
3	AL77434	2	Cylindrical Roller Bearing	-
4	L78040	1	Bearing Housing W/O Bearing	-
5	L77775	5	Compression Spring	-
6	40M7268	1	Snap Ring	TK=3,00MM
7	L78054	1	Snap Ring	-
8	L76923	4	Snap Ring	TK=2,0MM
9	L113251	1	Gear	Z 41
10	L76929	1	Screw	M12X16
11	L76821	1	Thrust Washer	TK=3,65MM
12	L76637	1	Gear	Z 55
13	AL80884	2	Synchronizer	-
14	L76923	1	Snap Ring	TK=2,0MM
15	L76636	1	Gear	Z=45
16	L76635	1	Gear	Z=36
17	AL81830	1	Gear	Z=24
18	L113564	1	Shim	0,2MM
19	19M7327	5	Cap Screw	M10X65
20	24M7028	4	Washer	-
21	L76923	1	Snap Ring	TK=2,0MM
22	L112108	1	Washer	-
23	JD10494	1	Cylindrical Roller Bearing	-
24	24M7332	1	Washer	-
25	19M7162	1	Cap Screw	M8X16
26	L116130	1	Synchronizer	-
-	L113565	1	Shim	0,3MM
-	L78073	1	Ring	TK=2,50MM
-	L78072	1	Ring	TK=2,60MM
-	L75917	1	Thrust Washer	TK=3,80MM
-	L76822	1	Thrust Washer	TK=3,95MM
-	L113339	1	Thrust Washer	TK=4,15MM
-	L78071	1	Ring	TK=2,70MM
-	L80346	1	Gear	Z=55
-	L76849	1	Gear	Z 52
-	L113566	1	Shim	0,5MM
-	L75906	1	Snap Ring	TK=2,10MM
-	L78070	1	Ring	TK=2,80MM
-	AL81471	1	Gear	Z 32
-	AL76590	1	Gear	Z=32
-	AL76384	1	Gear	Z=24
-	L78069	1	Ring	TK=2,90MM
-	L75904	1	Ring	TK=2,3MM
-	L76848	1	Gear	Z=49
-	L80345	1	Gear	Z=45
-	L75905	1	Snap Ring	TK=2,20MM

EIXO DE SAIDA DO DIFERENCIAL, CAMBIO DE GRUPOS (SYNCROPLUS E POWRQUAD)
